当流水线构建完镜像并成功推送到镜像仓库后,根据一些业务需求,可能希望自动去更新相应的应用。目前 rancher 2.x 自身不支持这样的自动触发更新的功能,所以需要一个附加的组件去触发自动更新。

简述

本工具基于 https://github.com/adnanh/webhook.git 定制, Dockerfile 地址: https://github.com/cnrancher/docker-webhook.git

镜像下载地址: registry.cn-shenzhen.aliyuncs.com/rancher/webhook:latest

  1. 支持镜像仓库类型:

    阿里云镜像仓库: https://cr.console.aliyun.com
    Docker Hub: http://hub.docker.com
    自定义 webhooks(比如 harbor)

  2. 支持邮件通知

准备配置文件

建议把 webhooks 作为系统服务运行在 system 项目下。

  1. 登录 Rancher UI 切换到 system 项目下,然后依次进入 资源\配置映射,点击页面右上角的 添加配置映射

  2. 修改模板中对应的参数:

    • <webhooks_id>: 此 webhooks-id 具有唯一性,不能重复。建议设置为服务名,比如 cnrancher_website
    • <token>: 设置一个 token 值用于匹配校验;
    • <workload>: 指定一个应用,书写格式为 类型/Workload,例如: deployment/webhooks、daemonset/webhooks
    • <namespaces>: 指定服务所在的命名空间;
    • <container>: 指定容器名称,对于一个有多容器的 Pod,升级时需要指定容器名称;
    • <MAIL_TO>: 收件人邮箱地址;
    • <NET_TYPE>: 如果阿里云的镜像仓库,可在 url 中添加 net_type 指定网络类型: 1.公共网络: 不指定默认为公共网络,2.专有网络: net_type=vpc,3.经典网络: net_type=internal
    [
    {
    "id": "<webhooks-id>",
    "execute-command": "/webhooks.sh",
    "command-working-directory": "/home",
    "response-message": "I got the payload!",
    "include-command-output-in-response": true,
    "include-command-output-in-response-on-error": true,
    "trigger-rule-mismatch-http-response-code": 500,
    "response-headers":
    [
    {
    "name": "Access-Control-Allow-Origin",
    "value": "*"
    }
    ],
    "pass-arguments-to-command":
    [
    {
    "source": "entire-payload"
    }
    ],
    "pass-environment-to-command":
    [
    {
    "envname": "APP_NS",
    "source": "url",
    "name": "ns"
    },
    {
    "envname": "APP_WORKLOAD",
    "source": "url",
    "name": "workload"
    },
    {
    "envname": "APP_CONTAINER",
    "source": "url",
    "name": "container"
    },
    {
    "envname": "REPO_TYPE",
    "source": "url",
    "name": "repo_type"
    },
    {
    "envname": "NET_TYPE",
    "source": "url",
    "name": "net_type"
    },
    {
    "envname": "MAIL_TO",
    "source": "string",
    "name": "<MAIL_TO>"
    }
    ],
    "trigger-rule":
    {
    "and":
    [
    {
    "match":
    {
    "type": "value",
    "value": "<token>",
    "parameter":
    {
    "source": "url",
    "name": "token"
    }
    }
    },
    {
    "match":
    {
    "type": "value",
    "value": "<namespaces>",
    "parameter":
    {
    "source": "url",
    "name": "ns"
    }
    }
    },
    {
    "match":
    {
    "type": "value",
    "value": "<workload>",
    "parameter":
    {
    "source": "url",
    "name": "workload"
    }
    }
    },
    {
    "match":
    {
    "type": "value",
    "value": "<container>",
    "parameter":
    {
    "source": "url",
    "name": "container"
    }
    }
    }
    ]
    }
    }
    ]
  3. 填写添加配置映射参数,其中:

    • 名称: 可以随意填写;
    • : 以.json 结尾的文件名,比如 cnrancher.json;
    • : 设置为上一步中修改的配置文件;

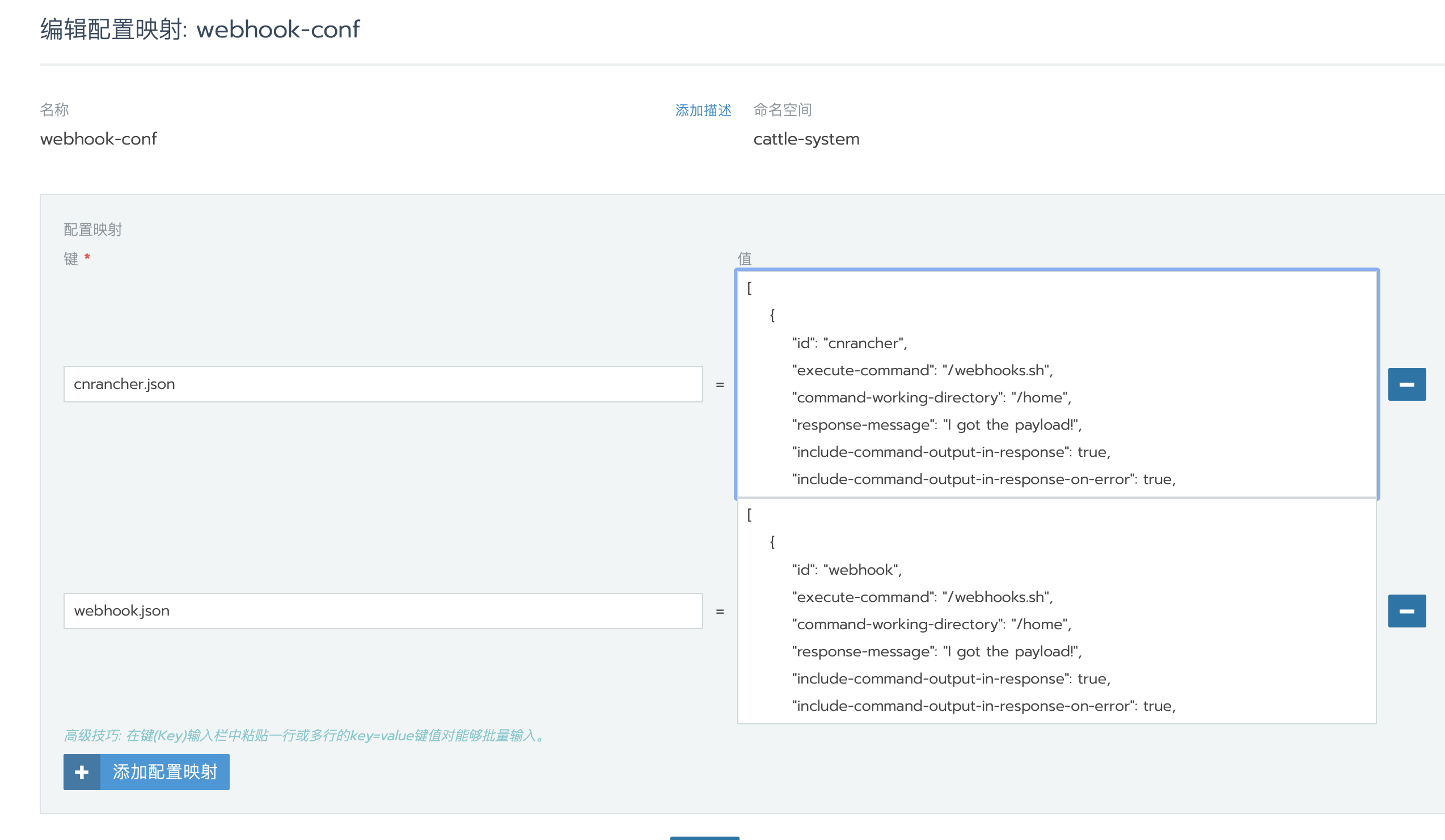

    • 如果有多个服务,可以添加多个键值对,如图:

webhooks 安装

依次点击 system 项目\工作负载\工作负载,点击右侧部署服务。

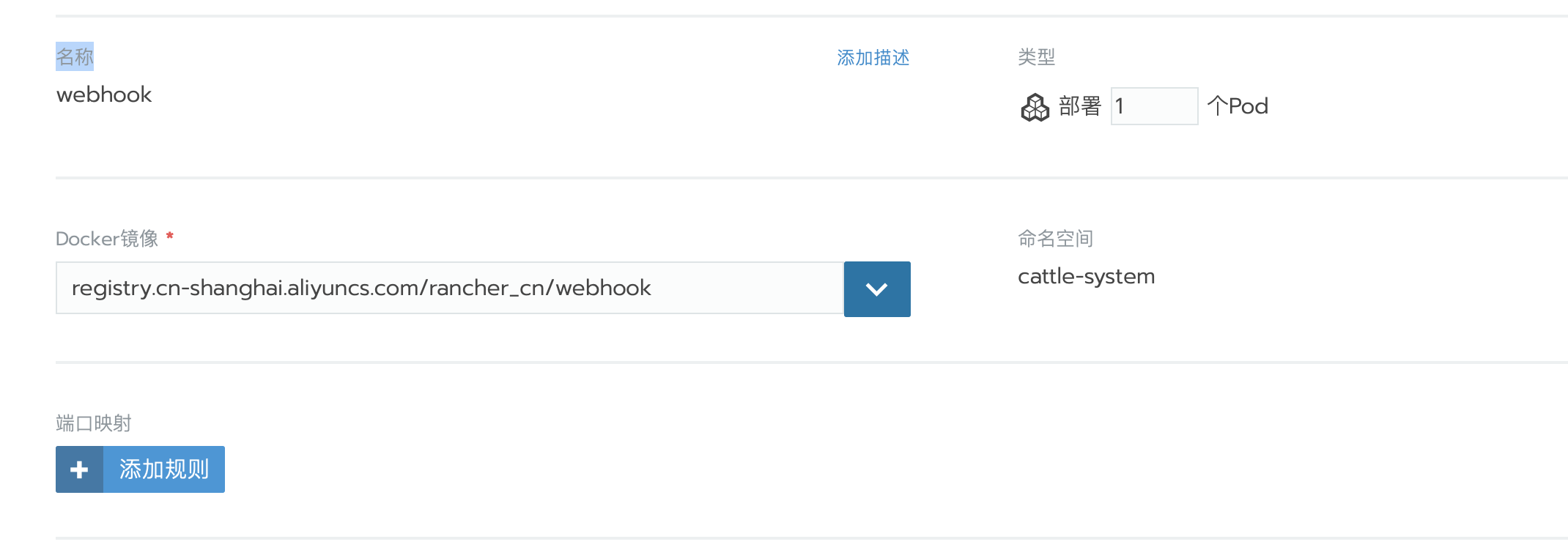

  1. 配置服务名称和镜像

    registry.cn-shenzhen.aliyuncs.com/rancher/webhook

  2. 对外服务

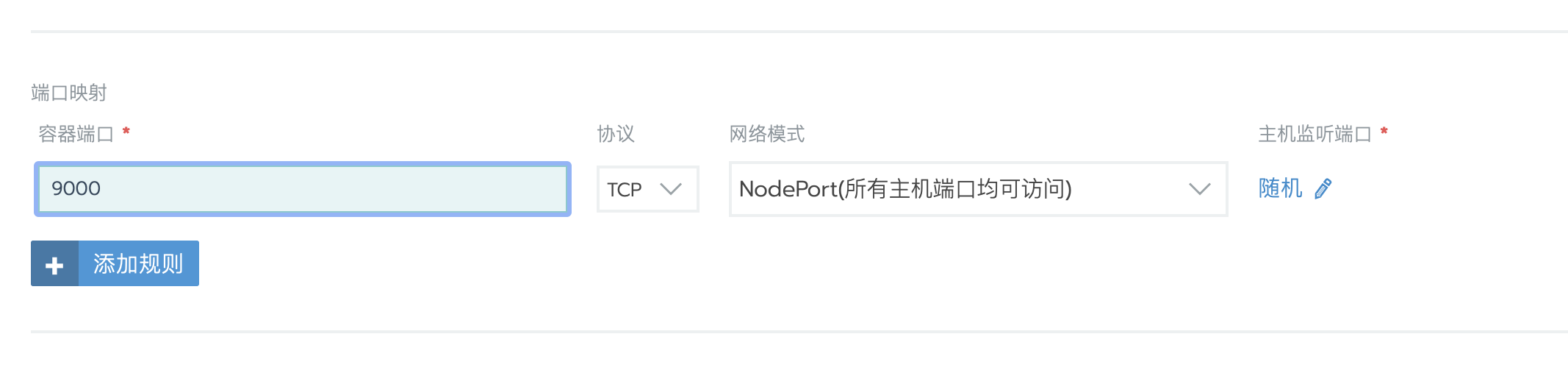

    • 服务默认监听端口为 9000,如果使用 NodePort 提供服务,则安以下方式配置;

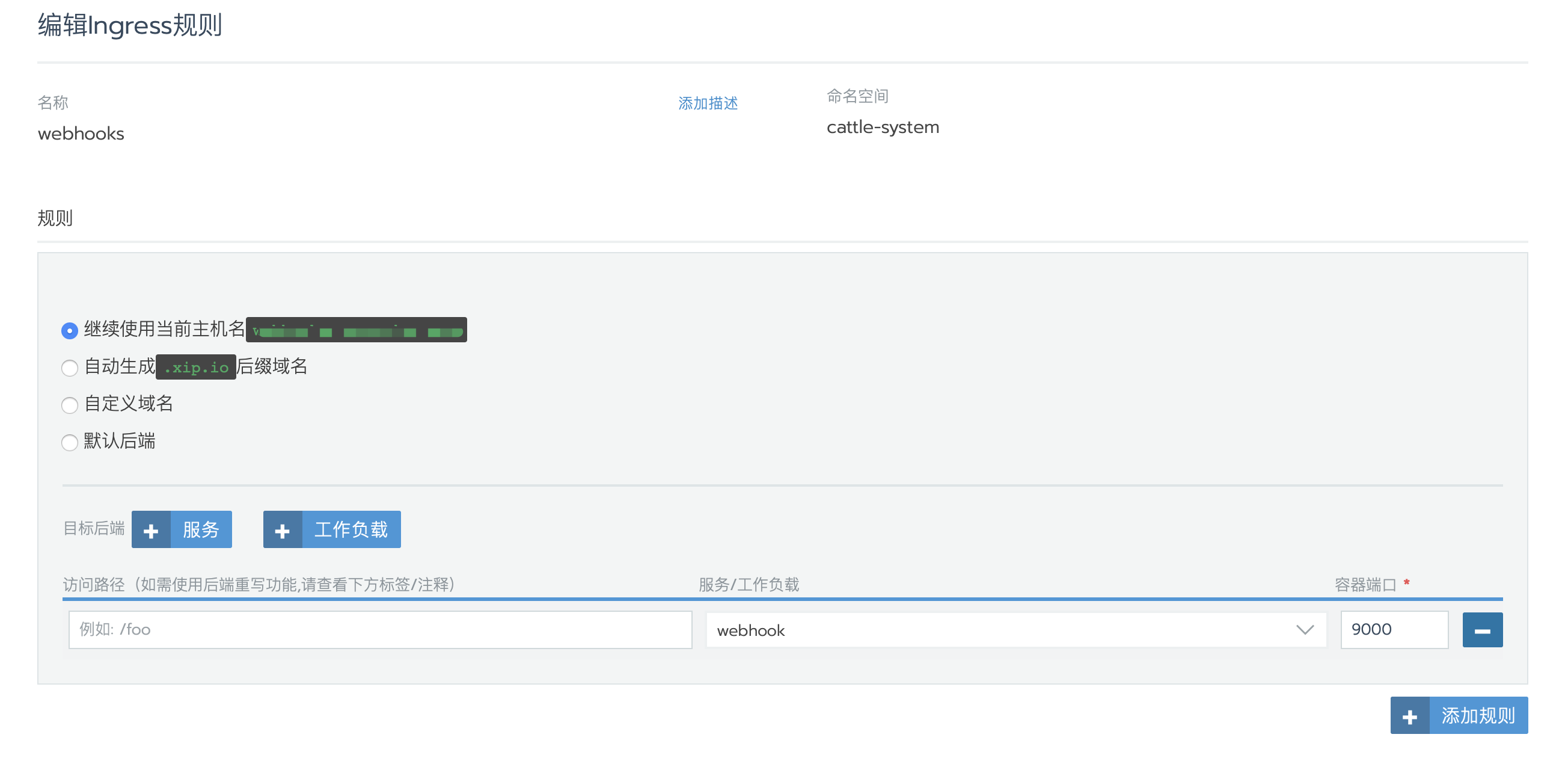

    • 如果使用负载均衡服务,在负载均衡页面添加相应规则,如果使用 https,记得配置 ssl 证书;

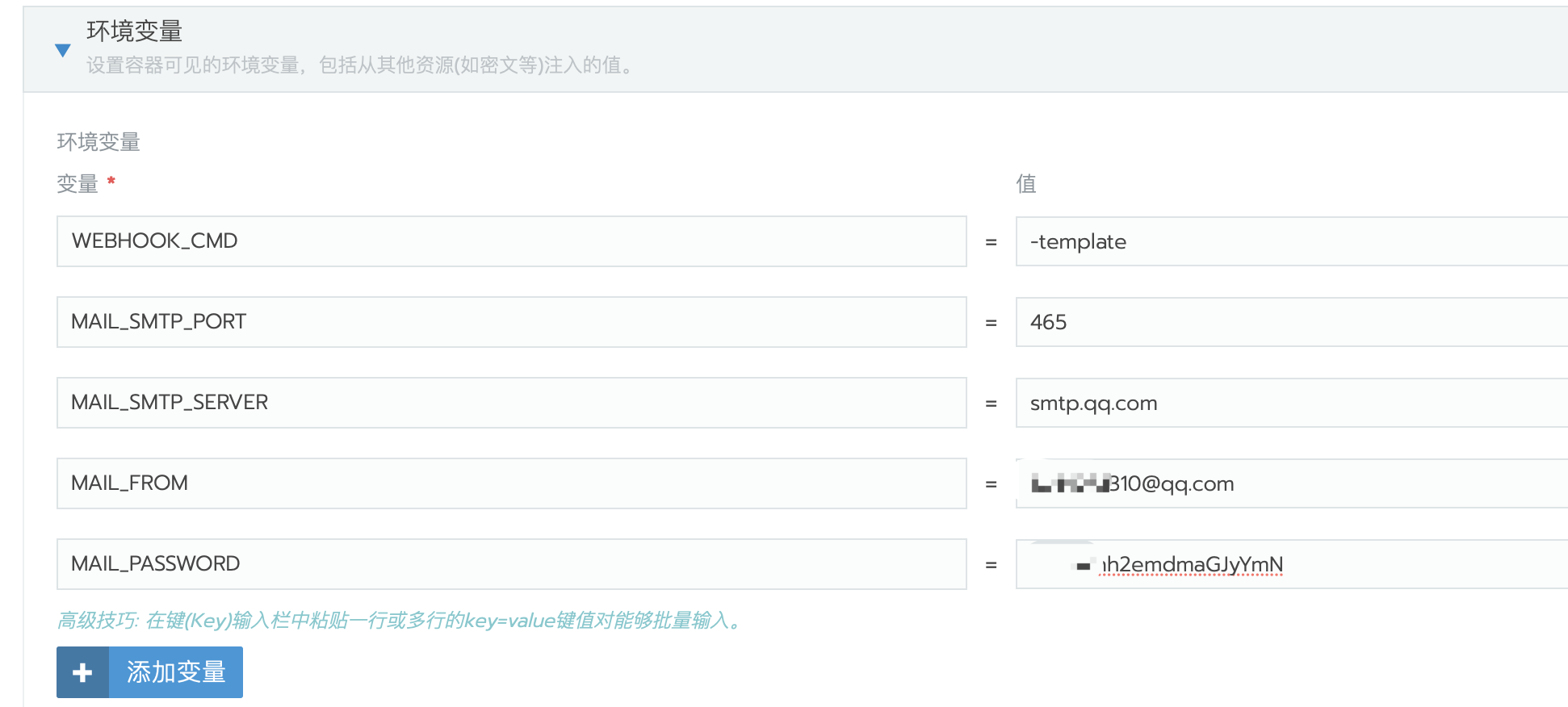

  3. 配置环境变量

    WEBHOOK_CMD=-template: 系统命令;
    MAIL_SMTP_PORT=: 邮箱 SMTP 服务器端口;
    MAIL_SMTP_SERVER=: 邮箱 SMTP 服务器地址,(需要 base64 加密: echo <SMTP 服务器地址> | base64 );
    MAIL_FROM= : 发件人邮箱,(需要 base64 加密: echo <发件人邮箱> | base64 );
    MAIL_PASSWORD=: 发件人邮箱密码,(需要 base64 加密: echo <密码> | base64 );
    MAIL_CACERT=: 自签名 CA 证书,邮箱服务器采用自签名 ssl 证书时使用(需要 base64 加密: cat <ca 文件> | base64 );
    MAIL_TLS_CHECK=: 是否开启 TLS 认证(false/true,默认 true);

    请以文字说明为准,图片是早期版本截图,图片中有些地方未做 base64 加密

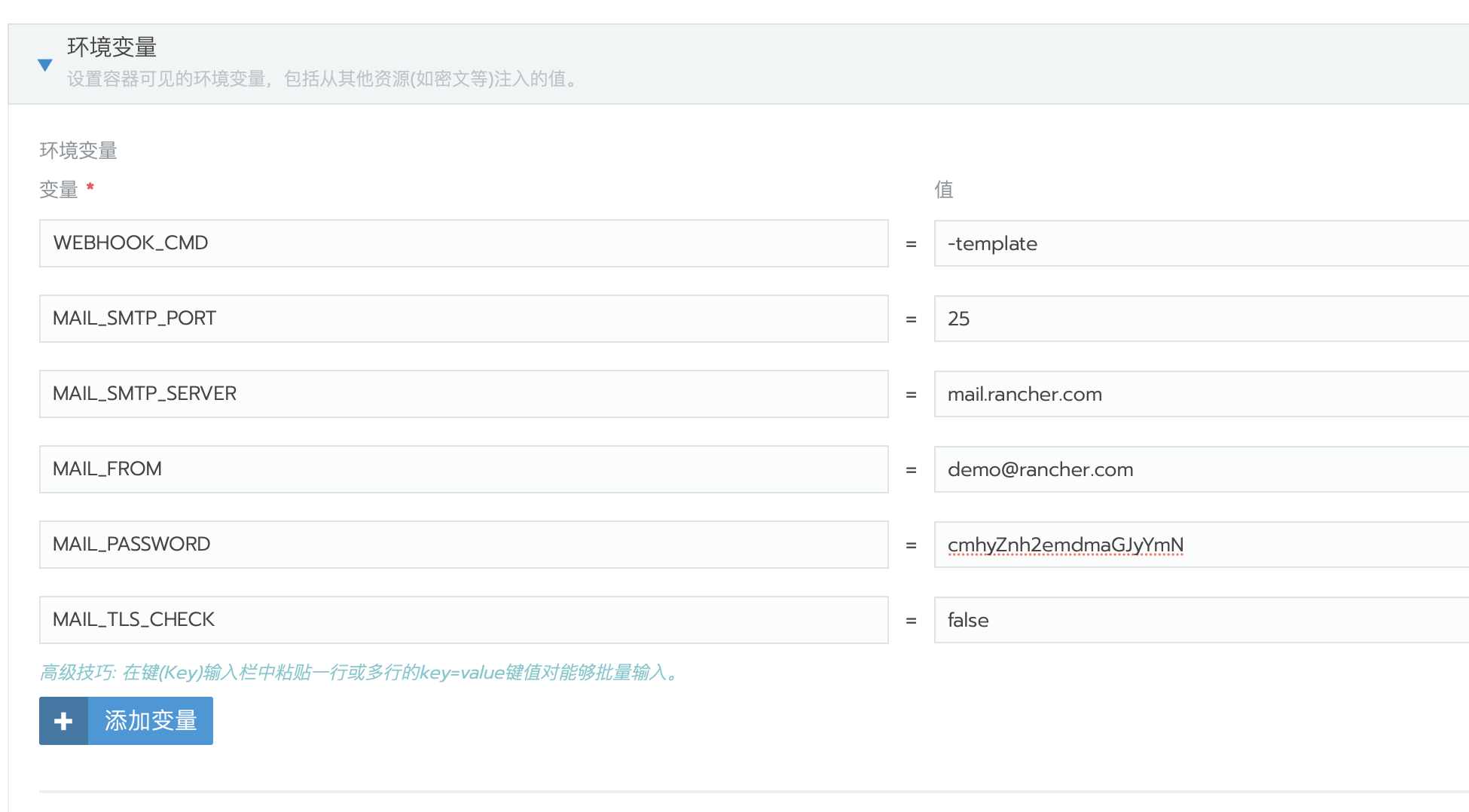

    • 常用邮箱配置(qq,163 等)

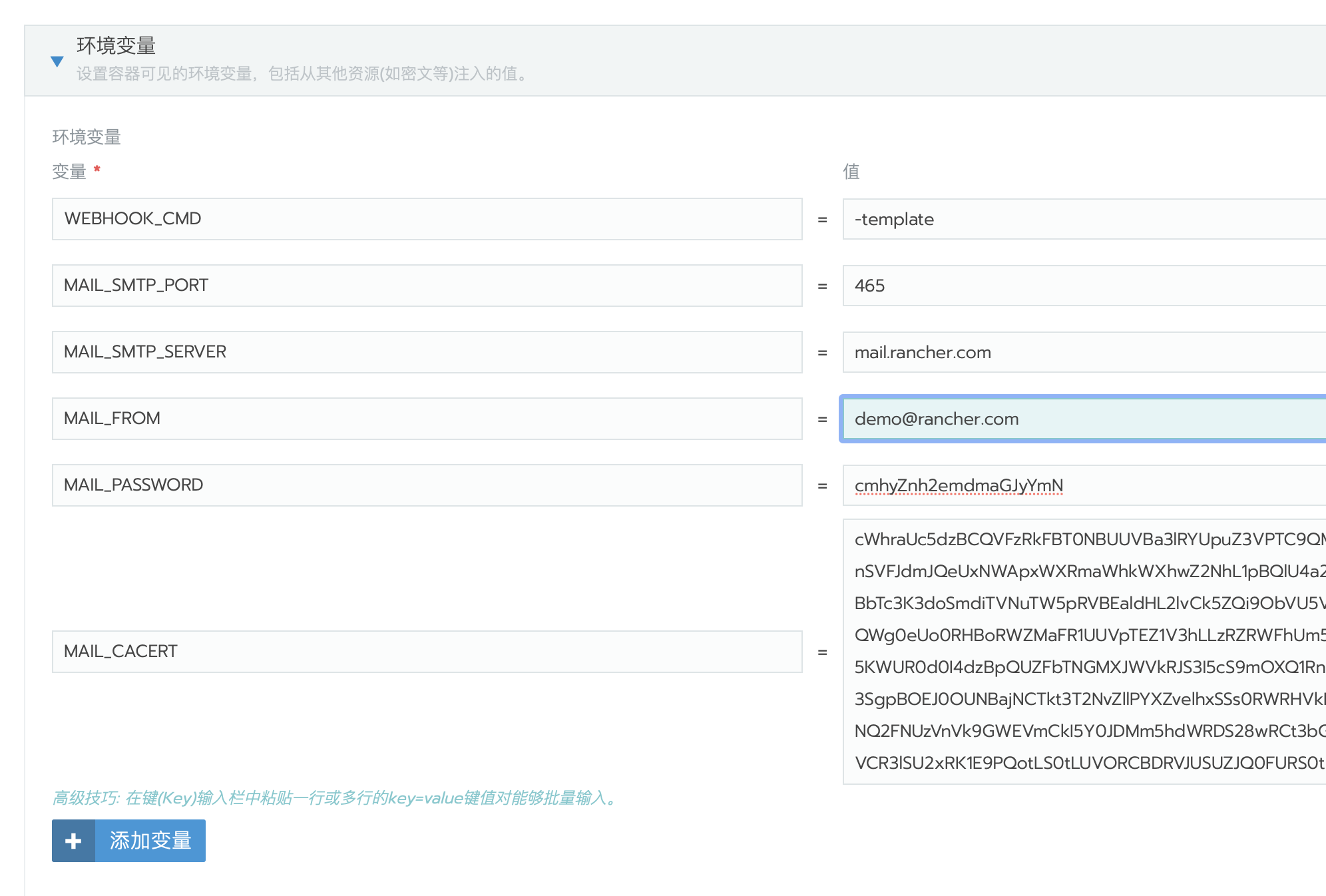

    • 自签名证书邮箱服务器
    • 不启用 TLS 认证邮箱

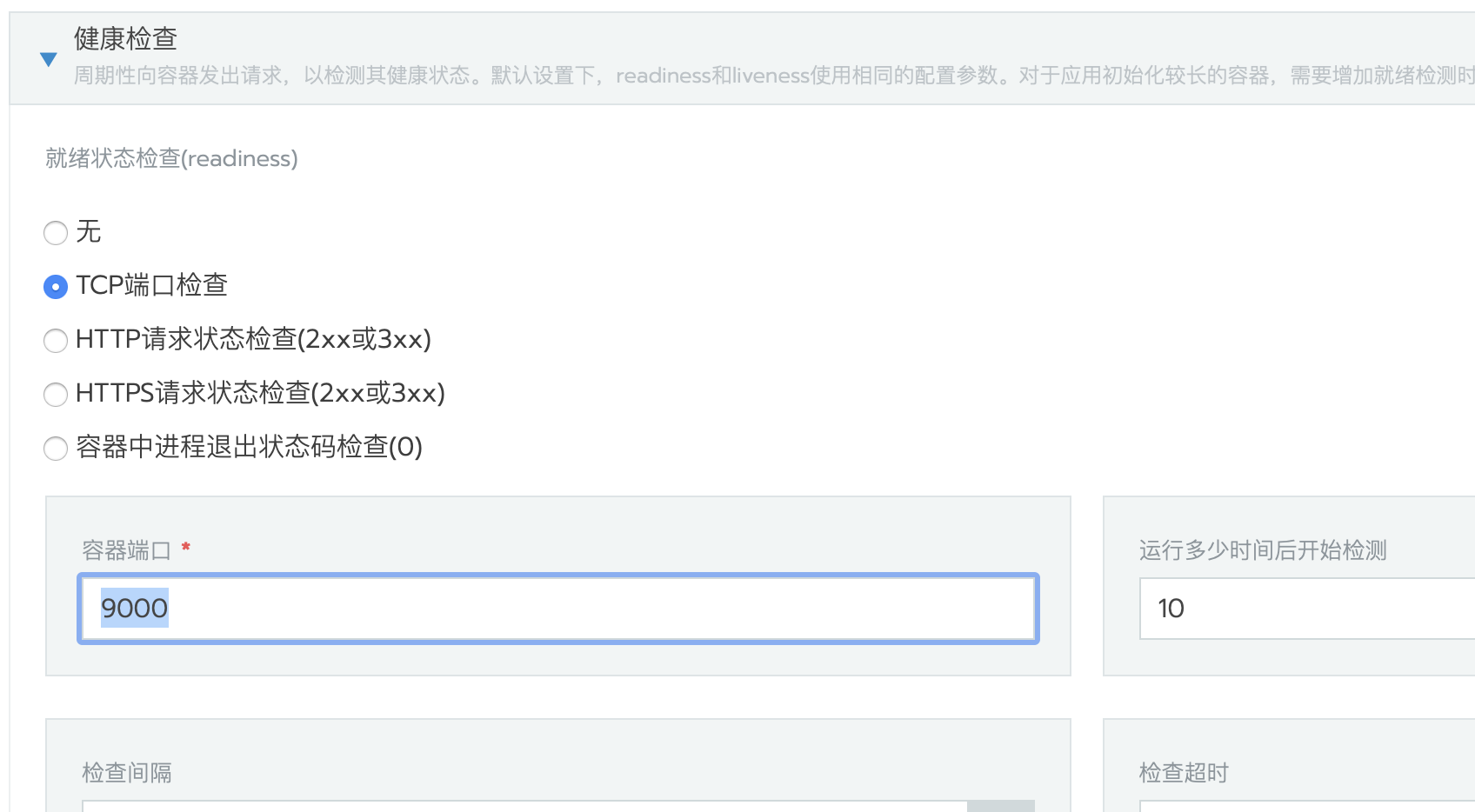

  4. 配置健康检查

    端口: 9000

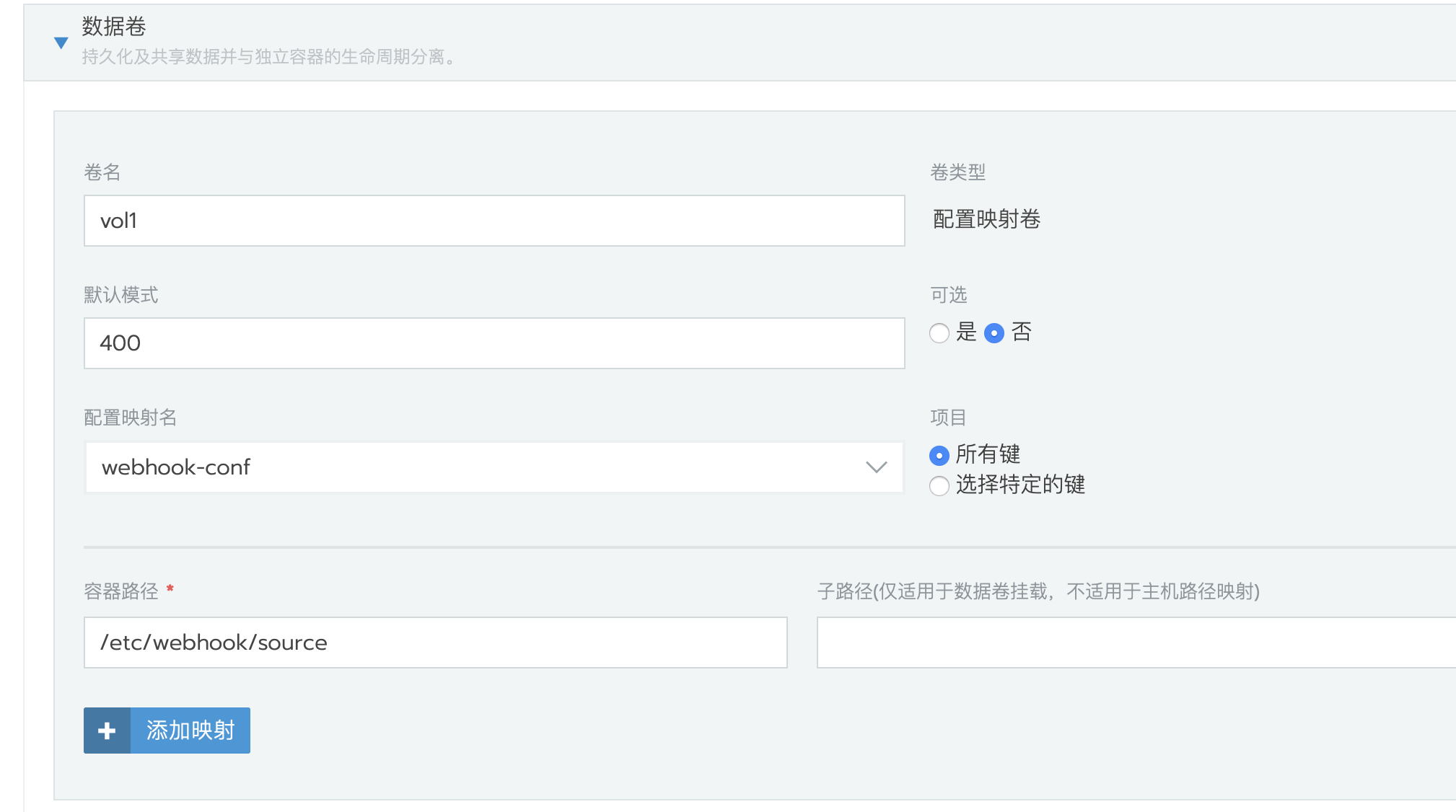

  5. 配置数据卷

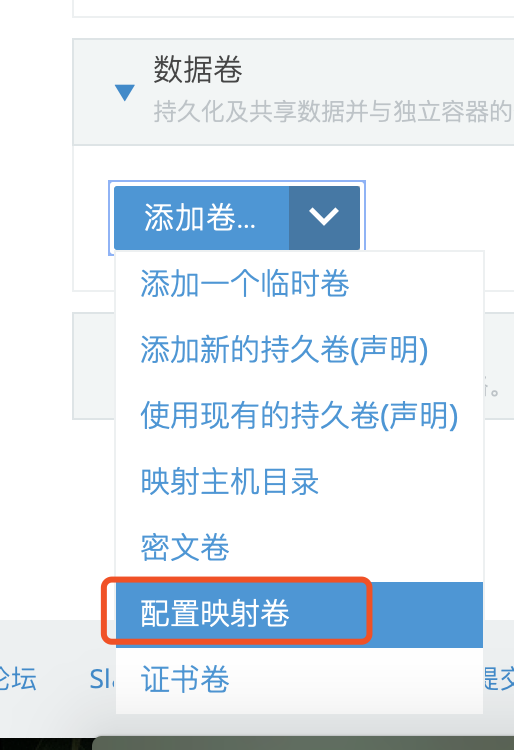

    • 选择配置映射卷
    • 配置映射名: 选择前面创建的配置映射;
    • 容器路径: /etc/webhook/source;
    • 其他参数保持默认;

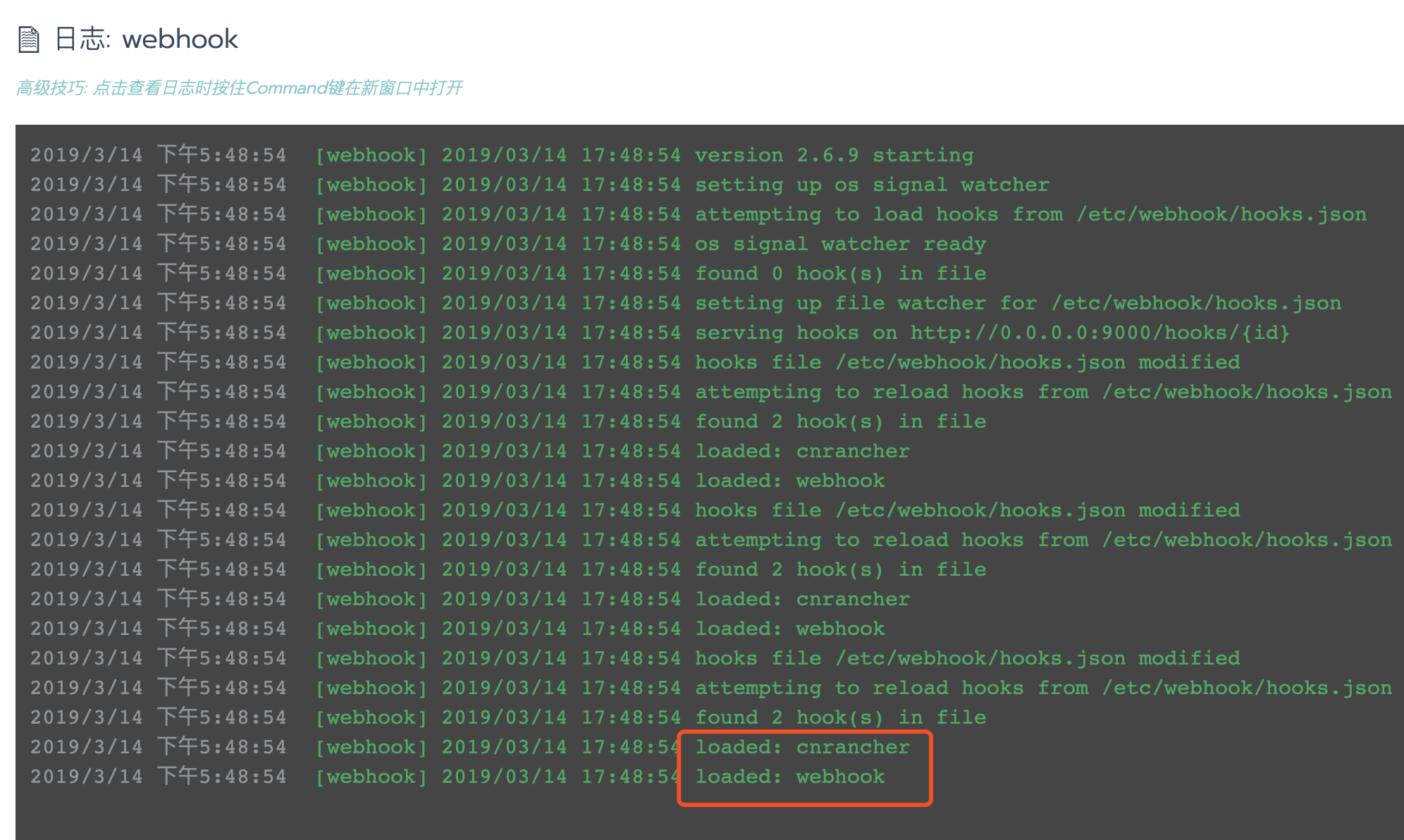

  6. 最后点击启动,启动后查看日志,可以看到当前监听的服务

  7. 设置 serviceaccounts

    这一步相对比较重要,webhooks 服务需要 serviceaccounts 才可以正常的与 K8S 通信。因为目前 Rancher UI 不支持设置 serviceaccounts,所以需要编辑 yaml 文件来配置 serviceaccounts。为了方便,这里复用了 rancher 组件使用的 serviceaccounts 账号 cattle,具有集群管理员角色,您也可以根据需要定制 serviceaccounts 角色。

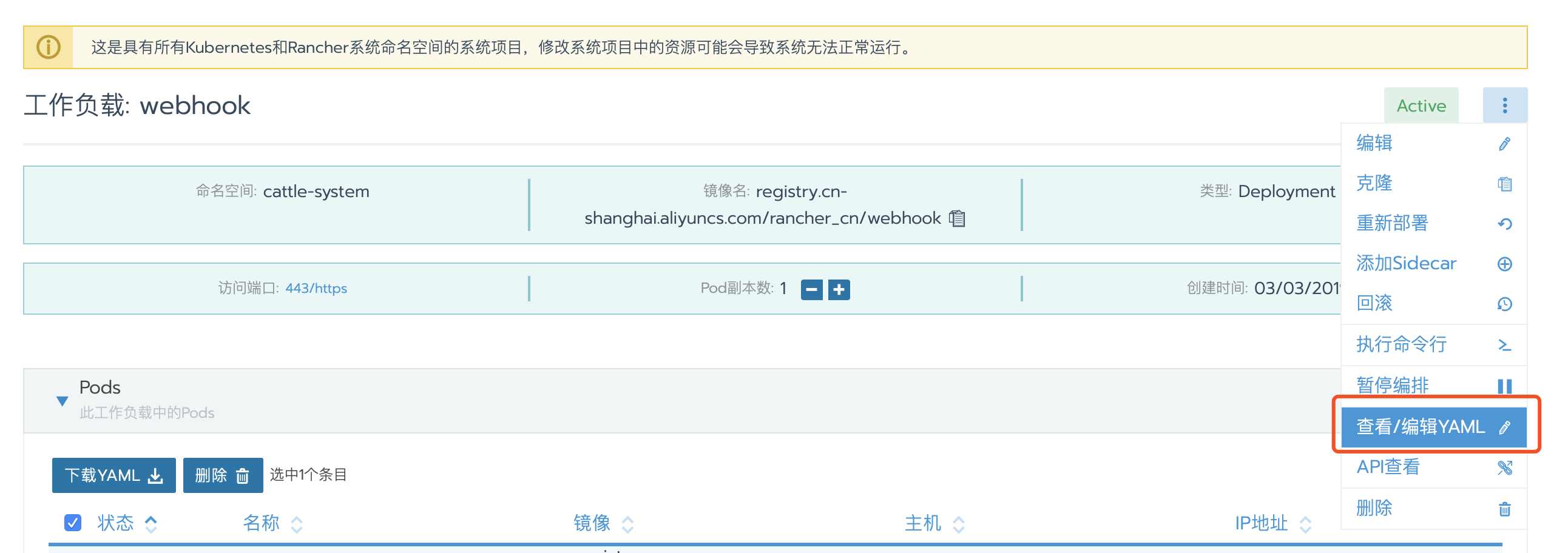

    • 如图,选择 查看/编辑 YAML

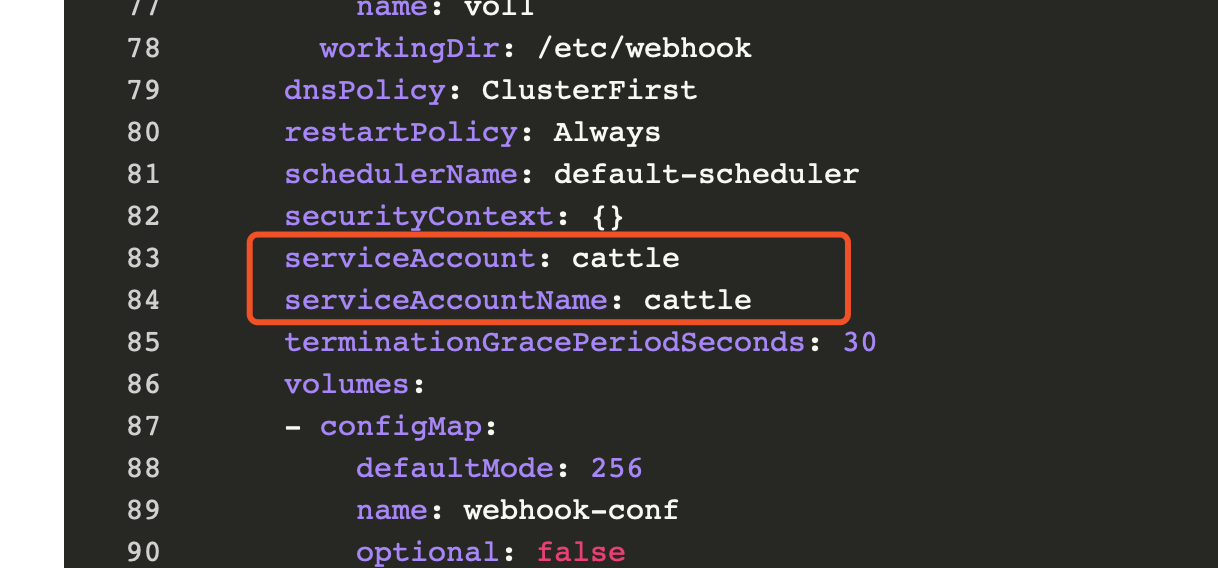

    • securityContext: {} 下边添加 serviceAccount: cattleserviceAccountName: cattle
    • 最后点击保存

webhooks 触发地址

http(s)://<webhooks_url>/hooks/\
<webhooks_id>?\
token=<token>&\
ns=<namespaces>&\
workload=<workload>&\
container=<container>&\
repo_type=<repo_type>
  1. 如果是阿里云的镜像仓库,可在 url 中添加 net_type 指定网络类型:

    • 公共网络:

      如果不指定,则默认为公共网络拉取镜像

    • 专有网络:

      net_type=vpc

    • 经典网络:

      net_type=internal

    其中 <webhooks_id>、<namespaces>、<workload>、<container> 对应模板中的参数,<repo_type> 支持:aliyundockerhubcustom

配置仓库触发

Aliyun

  1. 浏览器访问 https://cr.console.aliyun.com 进入容器镜像服务管理界面;

  2. 选择一个需要添加自动触发功能的仓库,点击右侧的管理;

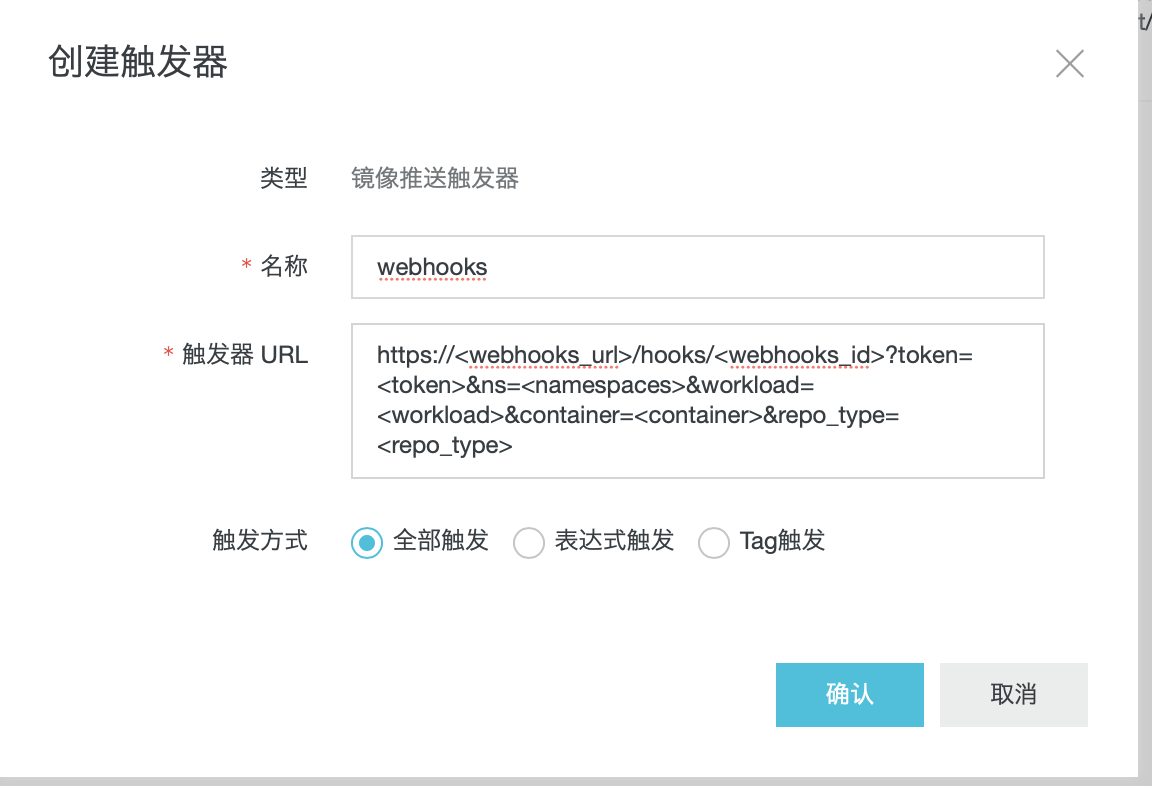

  3. 在切换的新窗口左上角选择触发器;

  4. webhooks 触发消息示例:

    {
    "push_data": {
    "digest": "sha256:f66daa126e9fcac4e2d0b7131e78ffd5d8e0012a1e6cb150a953e5be8da5d 980",
    "pushed_at": "2019-03-13 23:38:07",
    "tag": "latest"
    },
    "repository": {
    "date_created": "2019-03-05 13:47:43",
    "name": "webhook",
    "namespace": "rancher_cn",
    "region": "cn-shanghai",
    "repo_authentication_type": "NO_CERTIFIED",
    "repo_full_name": "rancher_cn/webhook",
    "repo_origin_type": "NO_CERTIFIED",
    "repo_type": "PUBLIC"
    }
    }

    Docker

  5. 浏览器访问 https://cloud.docker.com/repository/list,输入账号和密码后将进入仓库列表;

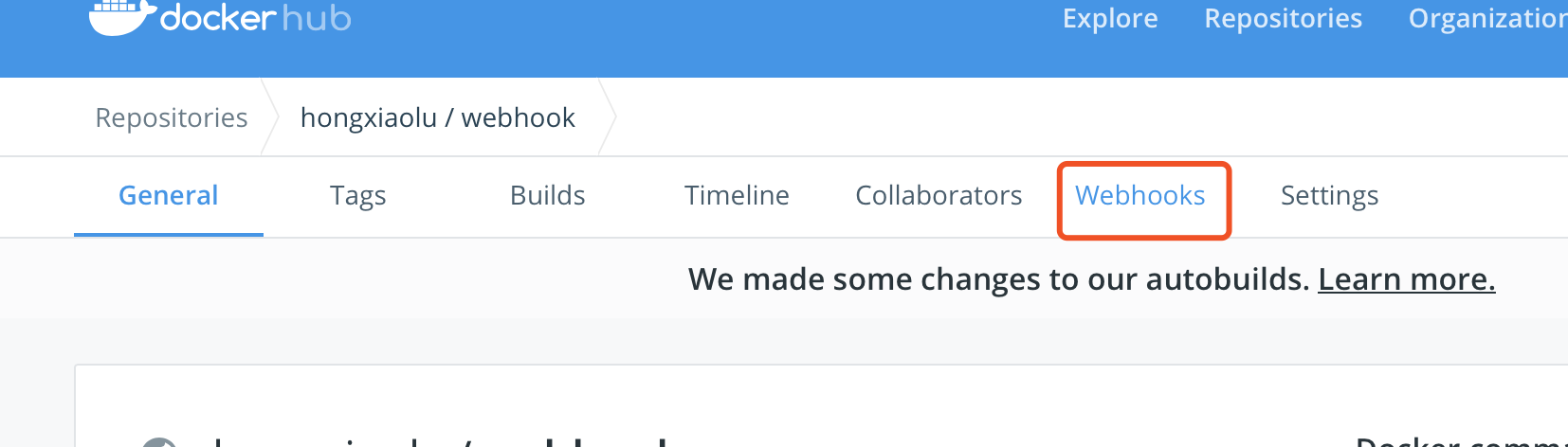

  6. 点击需要添加 webhooks 仓库,然后点击 webhooks;

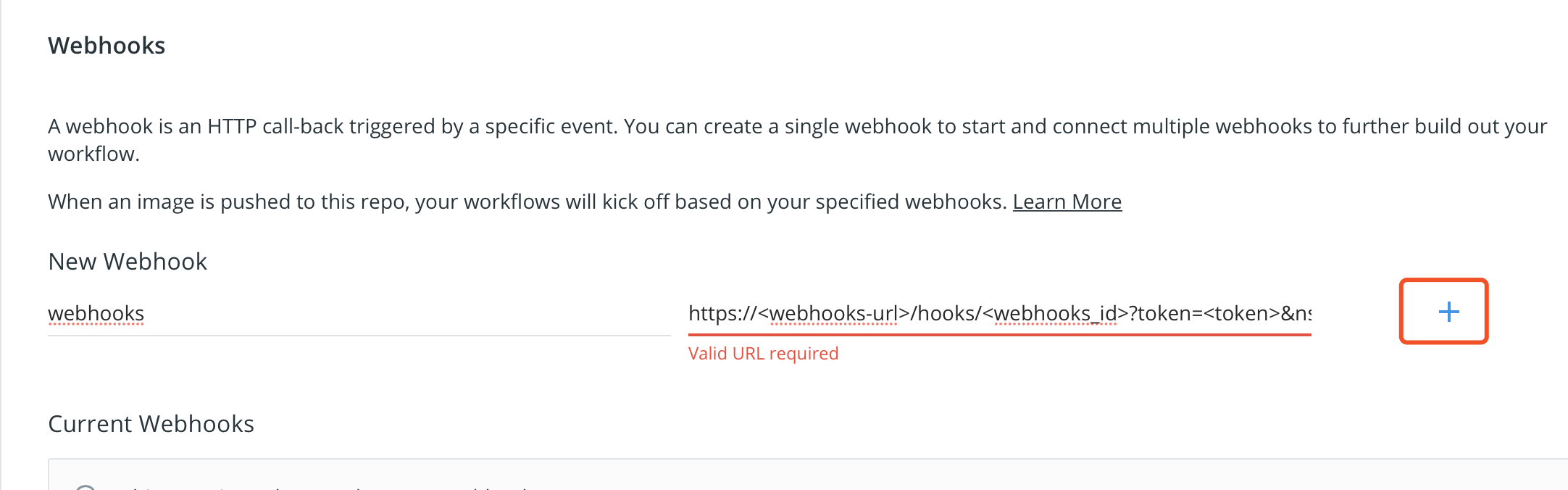

  7. 填写相关参数,点击右侧的加号;

  8. webhooks 触发消息示例:

    {
    "push_data": {
    "pushed_at": 1552553567,
    "images": [],
    "tag": "latest",
    "pusher": "hongxiaolu"
    },
    "callback_url": "",
    "repository": {
    "status": "Active",
    "description": "iperf3",
    "is_trusted": true,
    "full_description": "# iperf3\niperf3\n",
    "repo_url": "",
    "owner": "hongxiaolu",
    "is_official": false,
    "is_private": false,
    "name": "iperf3",
    "namespace": "hongxiaolu",
    "star_count": 0,
    "comment_count": 0,
    "date_created": 1540013520,
    "dockerfile": "# ",
    "repo_name": "hongxiaolu/iperf3"
    }
    }

    自定义 webhooks

如果是使用 Jenkins 自定义构建镜像,可以设置 repo_type=custom

在 Jenkins 构建 task 中,在镜像 push 操作后增加一个执行 shell 命令的步骤。这个操作主要是在镜像成功推送到镜像仓库后发出 POST 消息去触发 webhooks,这步中需要把上一步推送的镜像仓库地址,镜像命名空间,镜像名,以及镜像 tag 作为变量传递到这一步,这样在发送 POST 消息才可以把相关的镜像信息传递给 webhooks,从而触发服务升级。

示例 POST 消息:

curl -X POST \
'http(s)://<webhooks_url>/hooks/<webhooks_id>?\
token=<token>&\
ns=<namespaces>&\
workload=<workload>&\
container=<container>&\
repo_type=custom' \
-H 'Content-Type: application/json' \
-H 'cache-control: no-cache' \
-d '{
"push_data": {
"tag": "${images_tag}"
},
"repository": {
"repo_url": ${images_repo_url},
"name": "${images_name}",
"namespace": "${images_namespace}"
}
}'

触发 webhooks

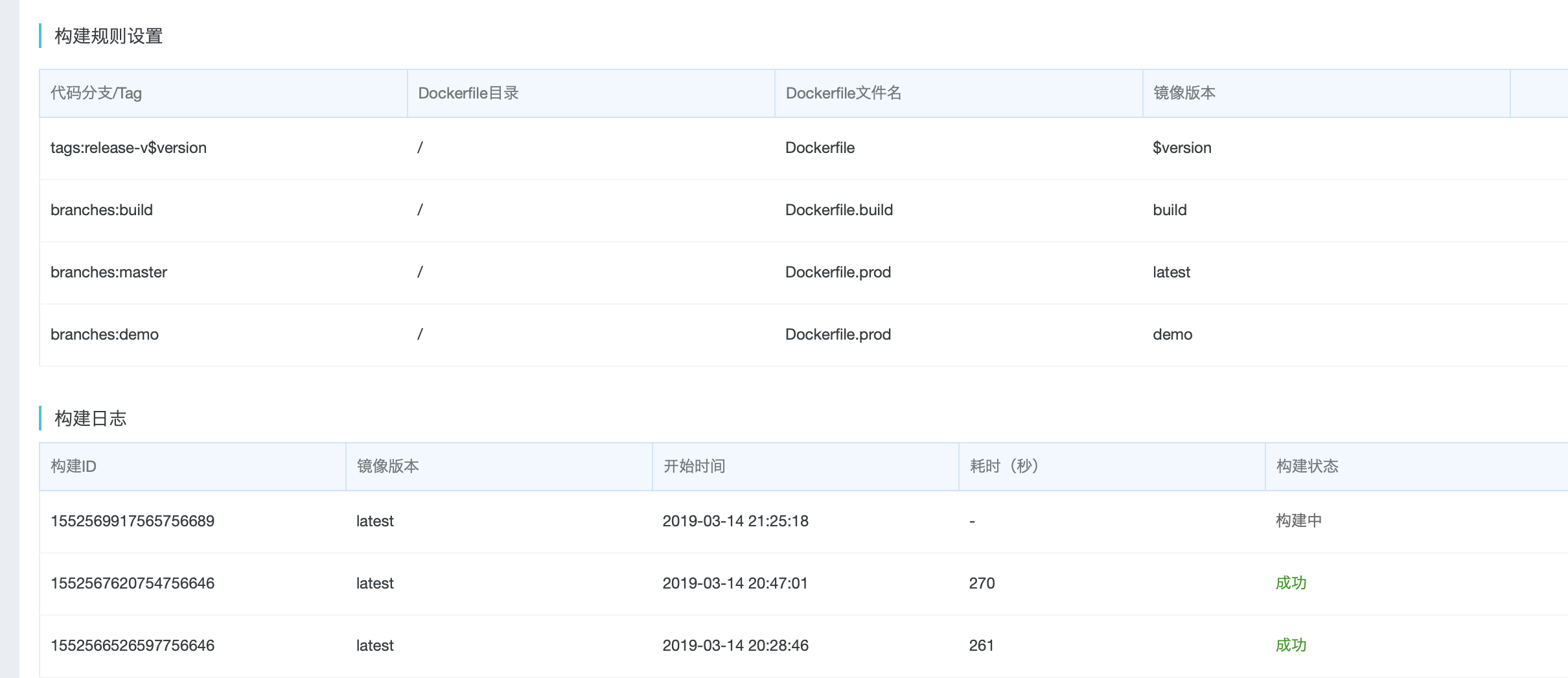

  1. 配置完以上参数,提交代码到 git 仓库后将会自动触发阿里云仓库或者 dockerhub 的自动构建,创建自动构建方法请自行查阅相关文档。

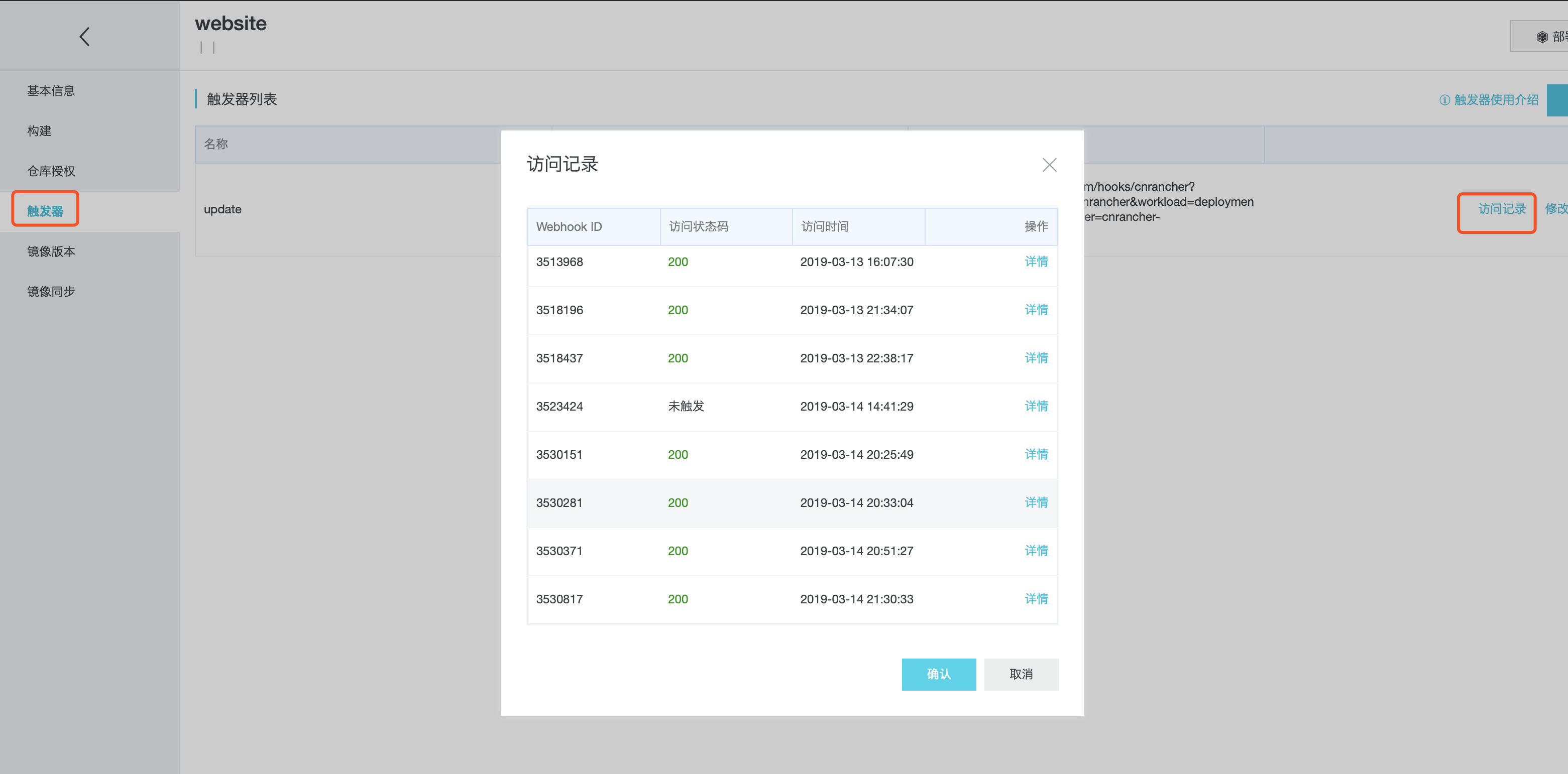

  2. 当镜像构建完成并推送到仓库后,会触发 webhooks 消息到预先配置的地址,从触发器也可以查看历史记录。

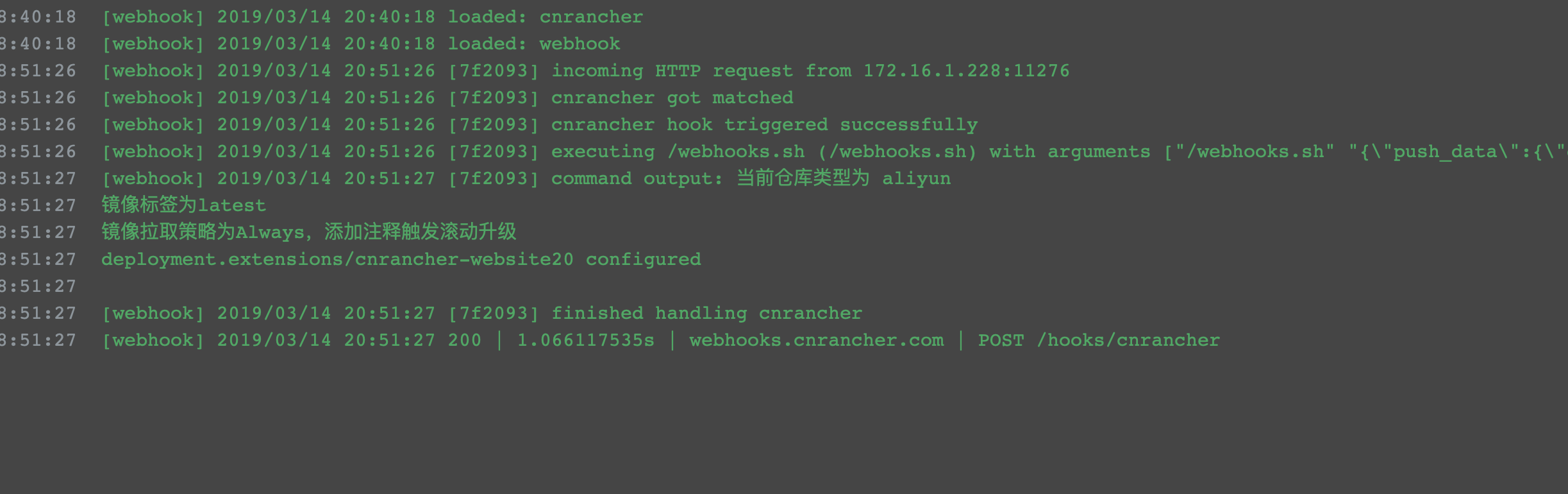

  3. webhooks 服务收到消息后,会马上触发服务的升级。查看 webhooks 服务的日志,可以看到已经成功升级。
