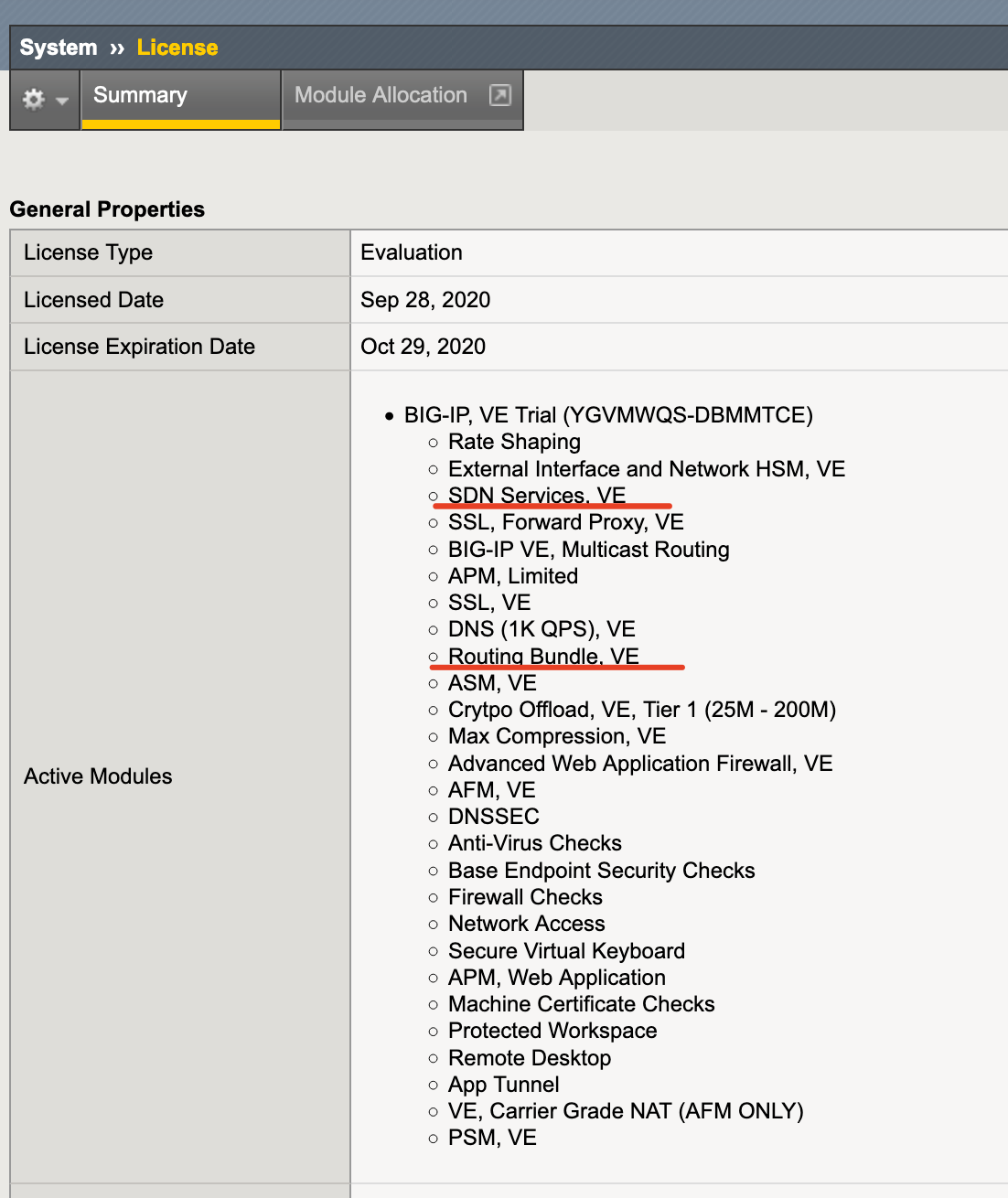

本文档基于 BIGIP-16.0.0.1-0.0.3.ALL-virtual-edition 版本编写,启用 F5 的 BGP 功能需要高级路由模块证书。

如果仅用于测试, https://www.f5.com/zh_cn/trials/big-ip-virtual-edition 这里可以申请试用版的序列号。

Rancher Calico BGP 配置

K8S 集群部署

目前 Rancher UI 部署 Calico 网络驱动暂不支持自定义高级配置,对于某些高级功能,需要通过手动修改网络驱动工作负载配置来实现。但是,在下一次升级 K8S 集群的时候可能会导致网络驱动自定义配置丢失。

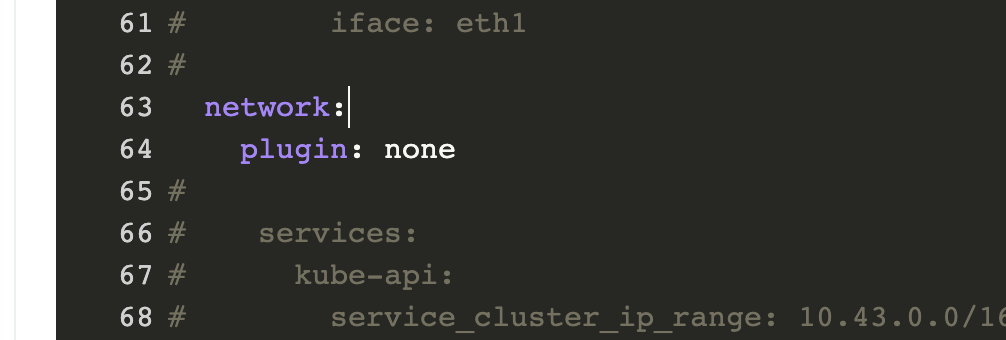

如果对网络组件有特殊配置,建议在通过 Rancher UI 创建集群的时候,编辑集群 YAML 文件或者 RKE 配置文件中设置网络驱动为 none

network:
plugin: none

以此来关闭集群原有网络驱动部署功能,在集群创建好之后通过手动部署网络驱动,部署 YAML 文件见附件。

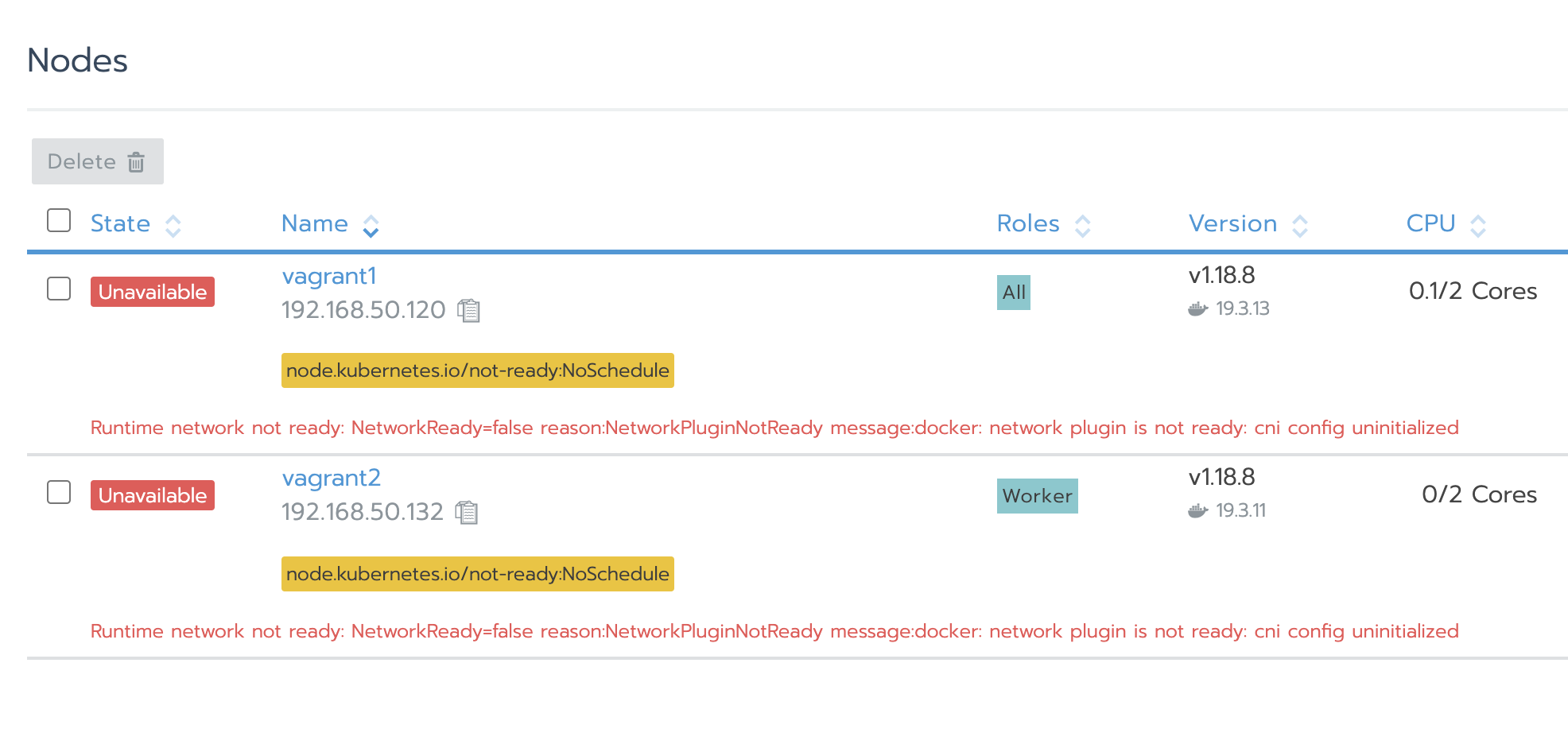

自定义集群,因为没有部署网络驱动会有以下的错误提示,这属于正常现象。

安装 kubectl 和 calicoctl 工具

  1. kubectl 工具可以在 http://mirror.cnrancher.com/ 进行下载,然后把 kubectl 拷贝到 /usr/local/bin/kubectl,并给与执行权限: chmod +x /usr/local/bin/kubectl

  2. 访问 https://github.com/projectcalico/calicoctl/releases 去下载 calicoctl,把 calicoctl 拷贝到 /usr/local/bin/calicoctl,并给执行权限: chmod +x /usr/local/bin/calicoctl

  3. 创建 kubectl 配置目录:mkdir -p ~/.kube/

  4. 配置 calicoctl

    执行以下命令,然后重新登录终端。

    cat>>~/.profile<<EOF
    export DATASTORE_TYPE=kubernetes
    export KUBECONFIG=~/.kube/config
    EOF
  5. 拷贝 kubeconfig 文件

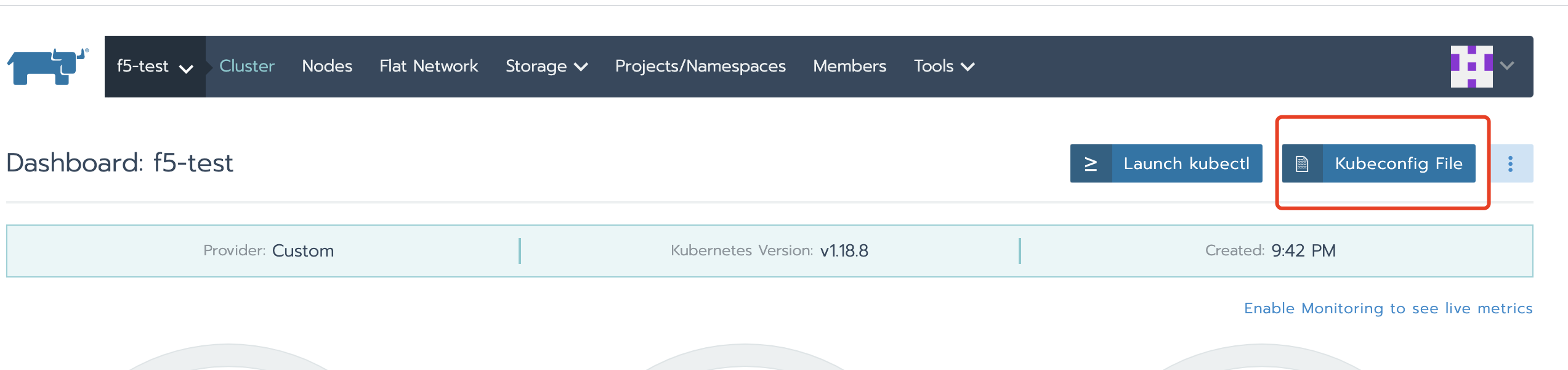

    当集群安装完成后,在集群页面点击 Kubeconfig File 并拷贝文件,然后将文件保存在 ~/.kube/config 文件中。

  6. kubeconfig 配置好之后,执行 kubectl get nocalicoctl get no 分别可以看到以下内容:

    root@vagrant2:~# kubectl  get no
    NAME STATUS ROLES AGE VERSION
    vagrant1 NotReady controlplane,etcd,worker 10m v1.18.8
    vagrant2 NotReady worker 8m27s v1.18.8
    root@vagrant2:~# calicoctl get no
    NAME
    vagrant1
    vagrant2

    因为没有网络驱动,所以状态为 NotReady。

    以上步骤建议在所有节点均执行配置。

网络驱动部署

  1. 拷贝附件的 calicotemplate.ymlBGPConfiguration.yml 到配置好 kubectl 和 calicoctl 的任意一台主机上。

  2. 然后执行 kubectl apply -f calicotemplate.ymlcalicoctl create -f BGPConfiguration.yml

    root@vagrant2:~# kubectl apply -f calicotemplate.yml
    clusterrole.rbac.authorization.k8s.io/calico-kube-controllers created
    clusterrolebinding.rbac.authorization.k8s.io/calico-kube-controllers created
    clusterrole.rbac.authorization.k8s.io/calico-node created
    clusterrolebinding.rbac.authorization.k8s.io/calico-node created
    configmap/calico-config created
    customresourcedefinition.apiextensions.k8s.io/felixconfigurations.crd.projectcalico.org created
    customresourcedefinition.apiextensions.k8s.io/ipamblocks.crd.projectcalico.org created
    customresourcedefinition.apiextensions.k8s.io/blockaffinities.crd.projectcalico.org created
    customresourcedefinition.apiextensions.k8s.io/ipamhandles.crd.projectcalico.org created
    customresourcedefinition.apiextensions.k8s.io/ipamconfigs.crd.projectcalico.org created
    customresourcedefinition.apiextensions.k8s.io/bgppeers.crd.projectcalico.org created
    customresourcedefinition.apiextensions.k8s.io/bgpconfigurations.crd.projectcalico.org created
    customresourcedefinition.apiextensions.k8s.io/ippools.crd.projectcalico.org created
    customresourcedefinition.apiextensions.k8s.io/hostendpoints.crd.projectcalico.org created
    customresourcedefinition.apiextensions.k8s.io/clusterinformations.crd.projectcalico.org created
    customresourcedefinition.apiextensions.k8s.io/globalnetworkpolicies.crd.projectcalico.org created
    customresourcedefinition.apiextensions.k8s.io/globalnetworksets.crd.projectcalico.org created
    customresourcedefinition.apiextensions.k8s.io/networkpolicies.crd.projectcalico.org created
    customresourcedefinition.apiextensions.k8s.io/networksets.crd.projectcalico.org created
    daemonset.apps/calico-node created
    serviceaccount/calico-kube-controllers created
    serviceaccount/calico-node created
    deployment.apps/calico-kube-controllers created
    root@vagrant2:~# calicoctl create -f BGPConfiguration.yml
    Successfully created 2 resource(s)
    root@vagrant2:~#

    注意calicotemplate.yml 中的 CALICO_IPV4POOL_CIDRBGPConfiguration.yml 中的 asNumber 需要根据实际做调整。

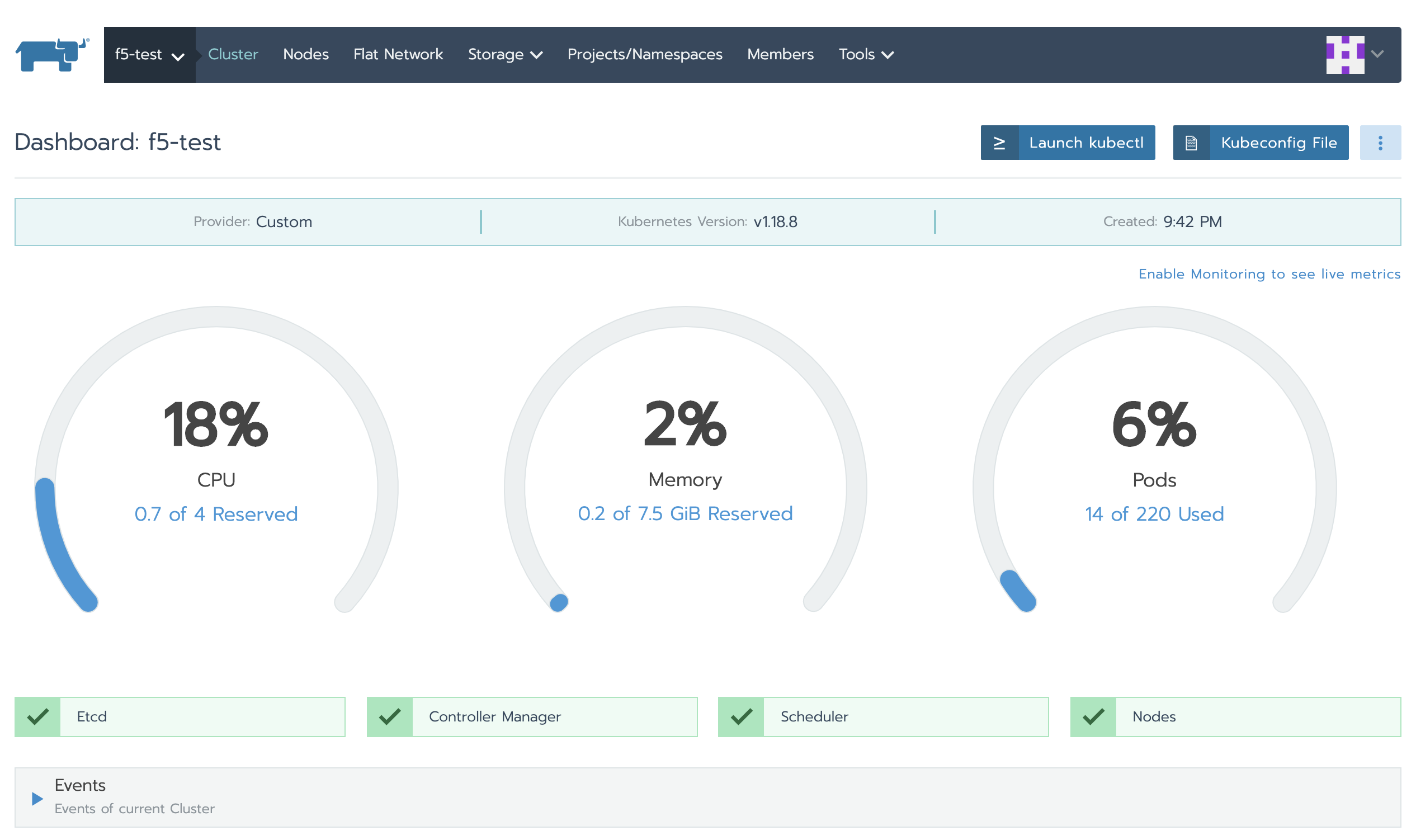

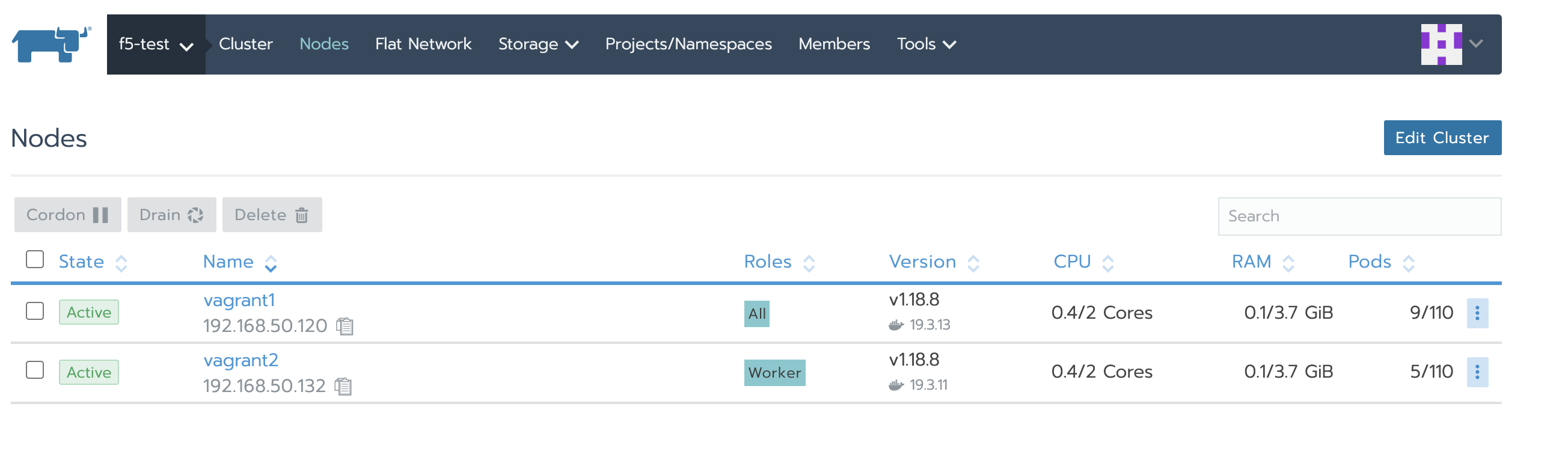

  3. 回到集群首页,可以看到集群已运行正常,节点也运行正常。

Calico 网络验证

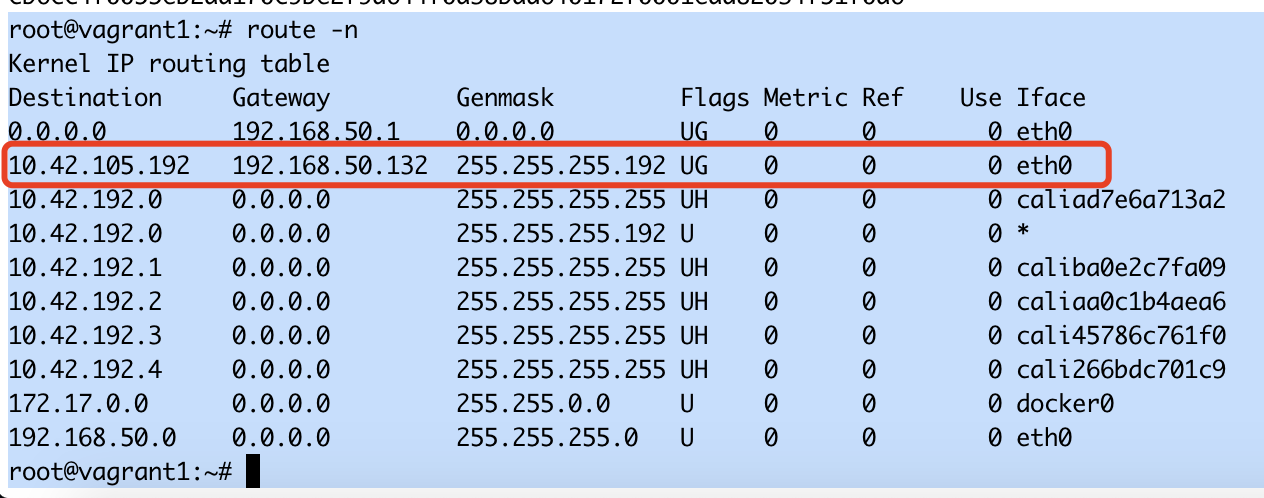

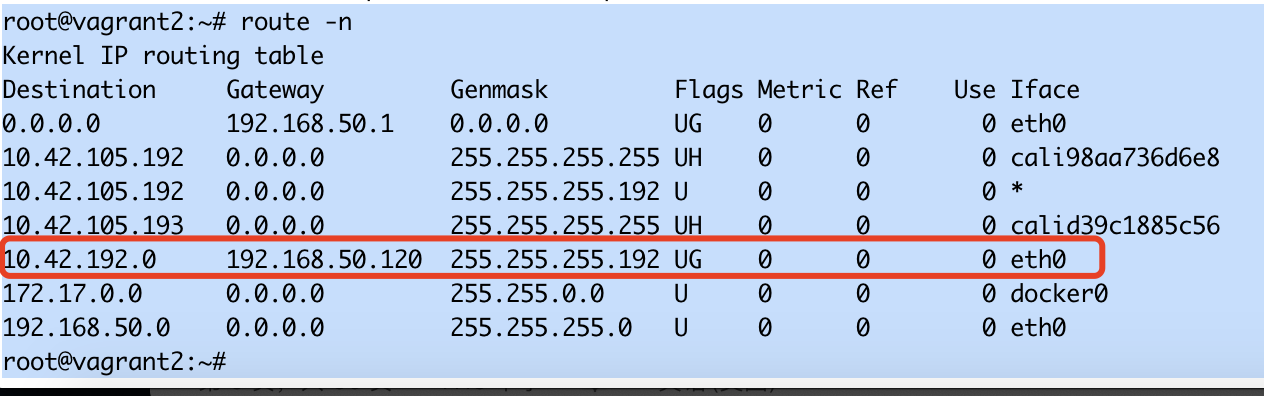

  1. 在节点上执行 route -n 查看路由表,可以看到目标网段的网关均为对应节点的节点 IP,数据转发接口为主机的 eth0

  2. 在节点 1 找一个 Pod IP ,然后在节点 2 去 ping,验证是否可以 ping 通。

  3. 通过 calicoctl 查看 bgpPeer 和 bgpConfiguration 配置。

  4. 在每个节点上执行 calicoctl node status 检查节点状态。

    root@vagrant1:~#  calicoctl node status
    Calico process is running.

    IPv4 BGP status
    +----------------+-------------------+-------+----------+--------------------------------+
    | PEER ADDRESS | PEER TYPE | STATE | SINCE | INFO |
    +----------------+-------------------+-------+----------+--------------------------------+
    | 192.168.50.132 | node-to-node mesh | up | 14:02:48 | Established |
    | 192.168.50.176 | global | start | 14:28:14 | Active Socket: Host is |
    | | | | | unreachable |
    +----------------+-------------------+-------+----------+--------------------------------+

    IPv6 BGP status
    No IPv6 peers found.

    root@vagrant1:~#
    root@vagrant2:~# calicoctl node status
    Calico process is running.

    IPv4 BGP status
    +----------------+-------------------+-------+----------+--------------------------------+
    | PEER ADDRESS | PEER TYPE | STATE | SINCE | INFO |
    +----------------+-------------------+-------+----------+--------------------------------+
    | 192.168.50.120 | node-to-node mesh | up | 14:02:44 | Established |
    | 192.168.50.176 | global | start | 14:27:51 | Connect Socket: Host is |
    | | | | | unreachable |
    +----------------+-------------------+-------+----------+--------------------------------+

    IPv6 BGP status
    No IPv6 peers found.

    root@vagrant2:~#

    192.168.50.176 是通过 BGPConfiguration.yml 添加的 BGPPeer,现在未配置 F5 BGP,所以无法连接。

F5 配置

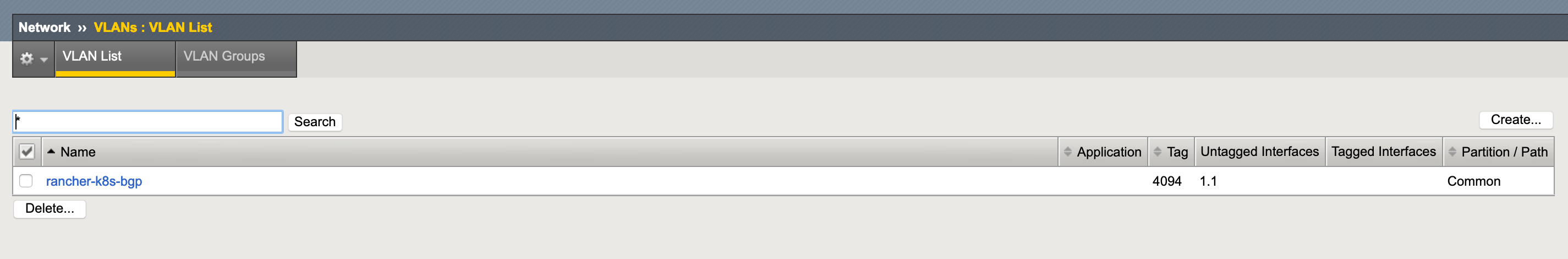

创建 vlan 虚拟接口

为了与 K8S 集群通信,这里需要创建一个虚拟接口。

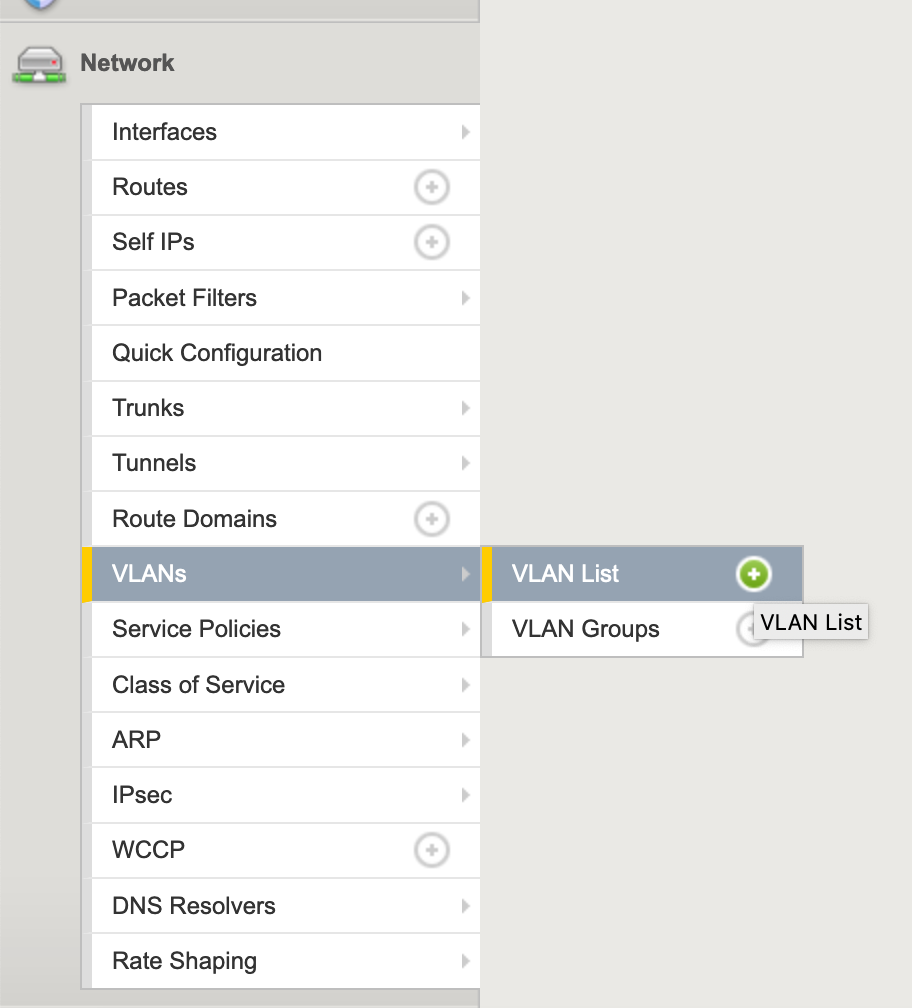

  1. 依次访问 network|vlans,点击 vlans list 旁边的加号(➕)。

  2. 配置接口参数

    • Name:接口名称,随意设置;

    • Description: 可选;

    • Tag: 如果在 Interface|Tagging 中选择了 Tagged, 那么这里设置的 tag 将会附加到选择的接口上,默认 4094 (可选);

    • Interfaces:在 Interface 中选择一个网卡接口,然后在 Tagging 中选择是否打上 vlan tag,最后点击 Add

    • 其他参数可保持默认,最后点击最下边的完成(finished)。

创建 Self IPs

上一步中创建了虚拟vlan 接口,接下来给接口添加一个用于与 K8S 集群通信的 ip。

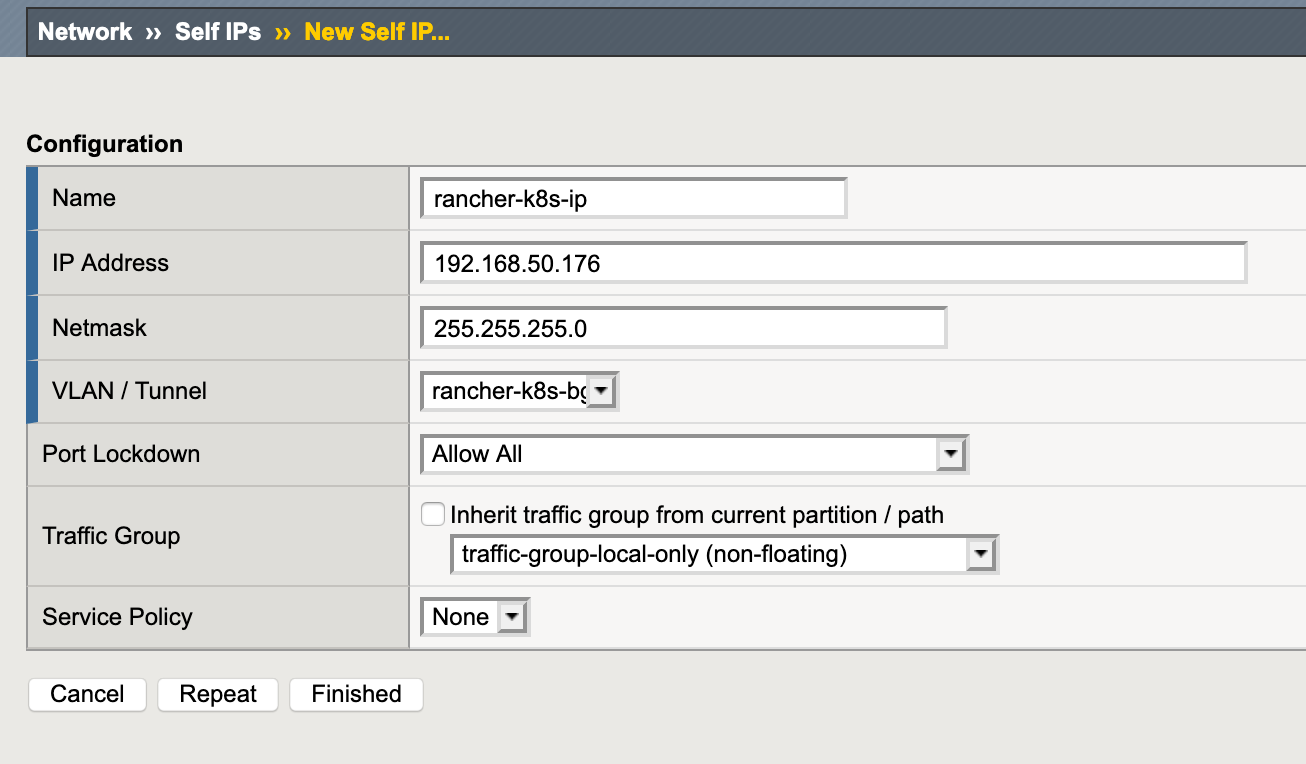

  1. 依次访问 network|Self IPs,点击旁边的加号(➕);

  2. 配置参数:

    • Name:名称,随意设置;

    • IP Address:根据实际情况设置;

    • Netmask:根据实际情况设置;

    • VLAN / Tunnel:选择上一步骤中创建的vlan虚拟接口;

    • Port Lockdown:选择允许所有;

    • 其他保持默认,最后点击最下边的完成(finished)。

注意:因为 K8S 容器环境的特殊性,Self IPs 建议使用与 K8S 集群节点 IP 相同网段的 IP。如果 Self IPs 与K8S集群节点 IP 不是相同网段,则需要处理中间环节的网络路由问题。

配置 Route Domains

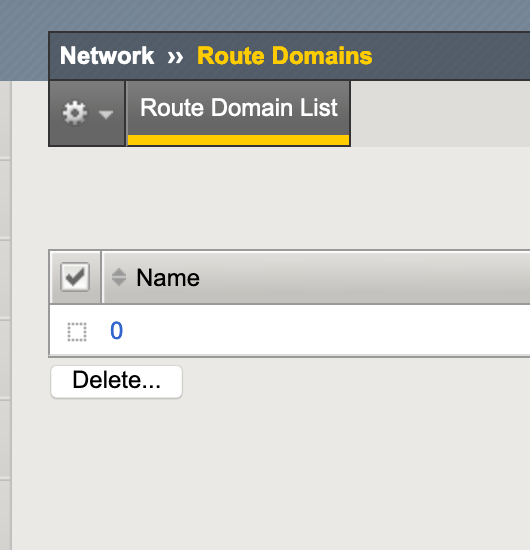

  1. 依次访问 network|Route Domains

  2. 点击 name 为 0 的条目;

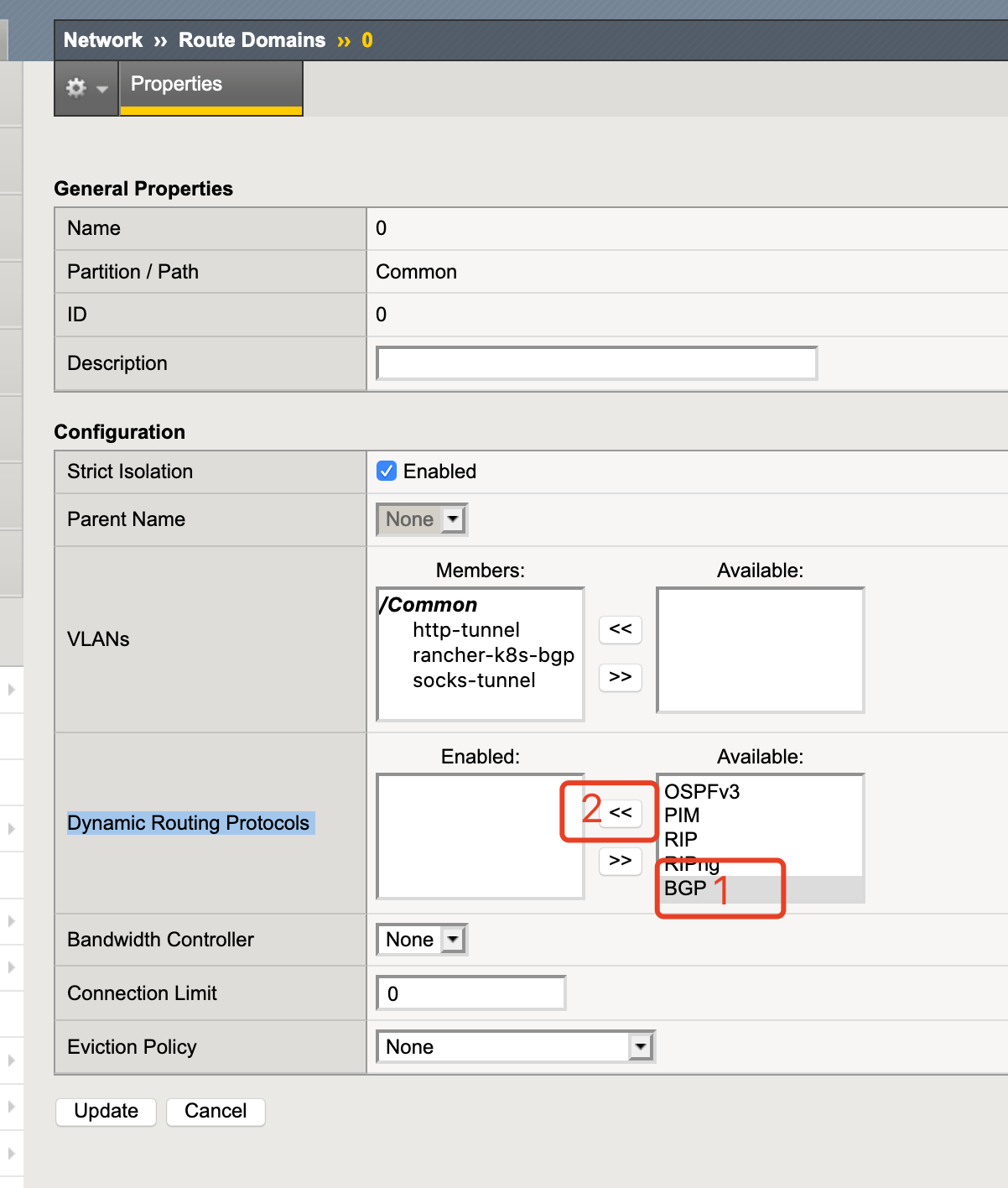

  3. Dynamic Routing Protocols 中,点击 BGP,然后点击 向左箭头号

  4. 其他参数保持默认,最后点击 update

F5 启用 BGP

  1. ssh 登录 F5 设备;

  2. 运行以下命令启用 BGP;

    # 访问IMI Shell
    imish

    # 切换到启用模式
    enable

    # 进入配置模式
    config terminal

    # 设置路由 bgp,编号为 64512
    router bgp 64512

    # 创建 BGP 对等组
    neighbor calico-k8s peer-group

    # 将对等组指定为 BGP 邻居
    neighbor calico-k8s remote-as 64512

    # 添加所有的对等节点,包括所有的 K8S 节点
    neighbor 192.168.50.120 peer-group calico-k8s
    neighbor 192.168.50.132 peer-group calico-k8s
    redistribute kernel

    # 保存配置
    write

    # 退出
    end

整体状态检查与测试

F5 状态检查

  1. 访问 IMI Shell

    imish

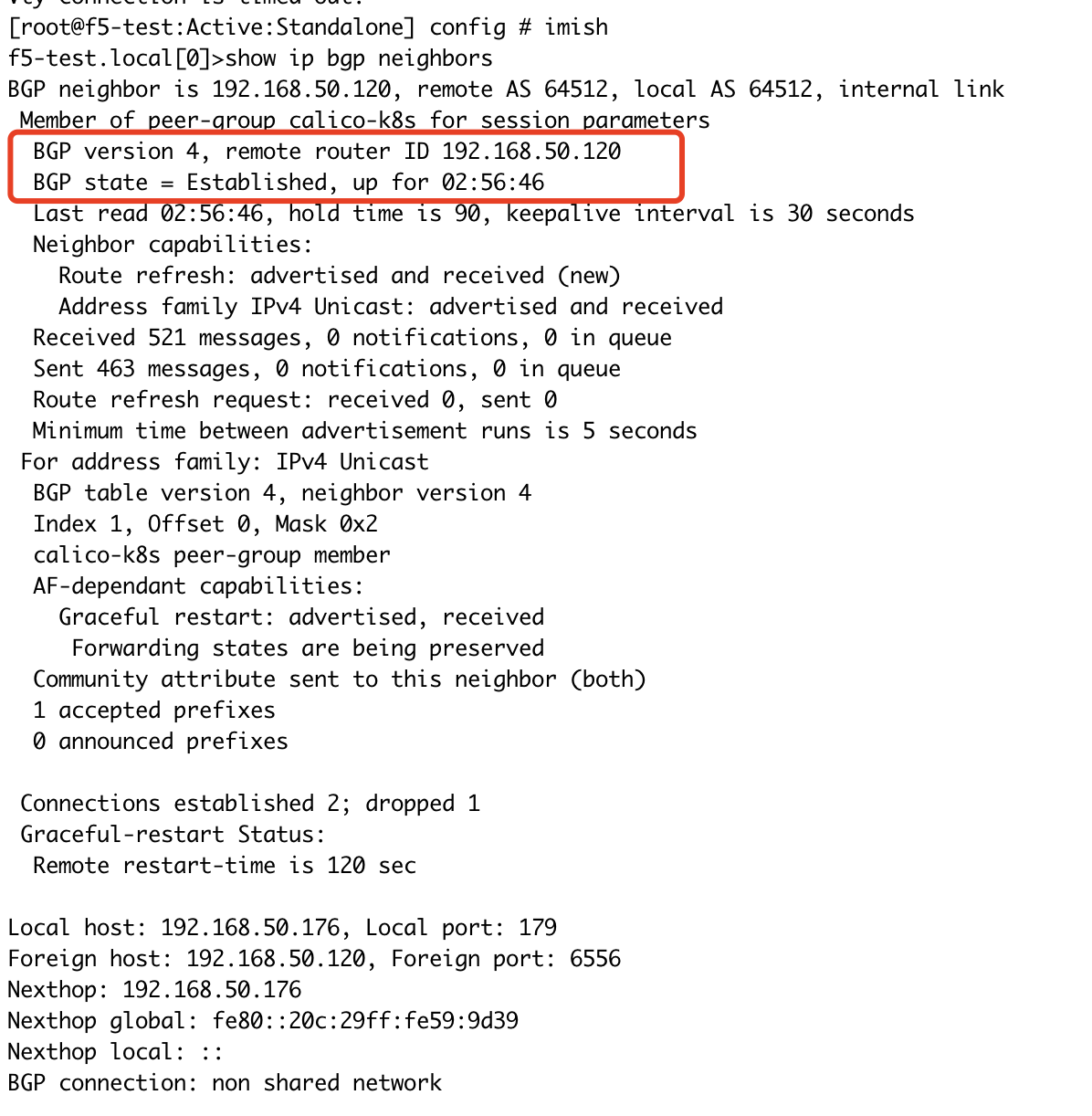

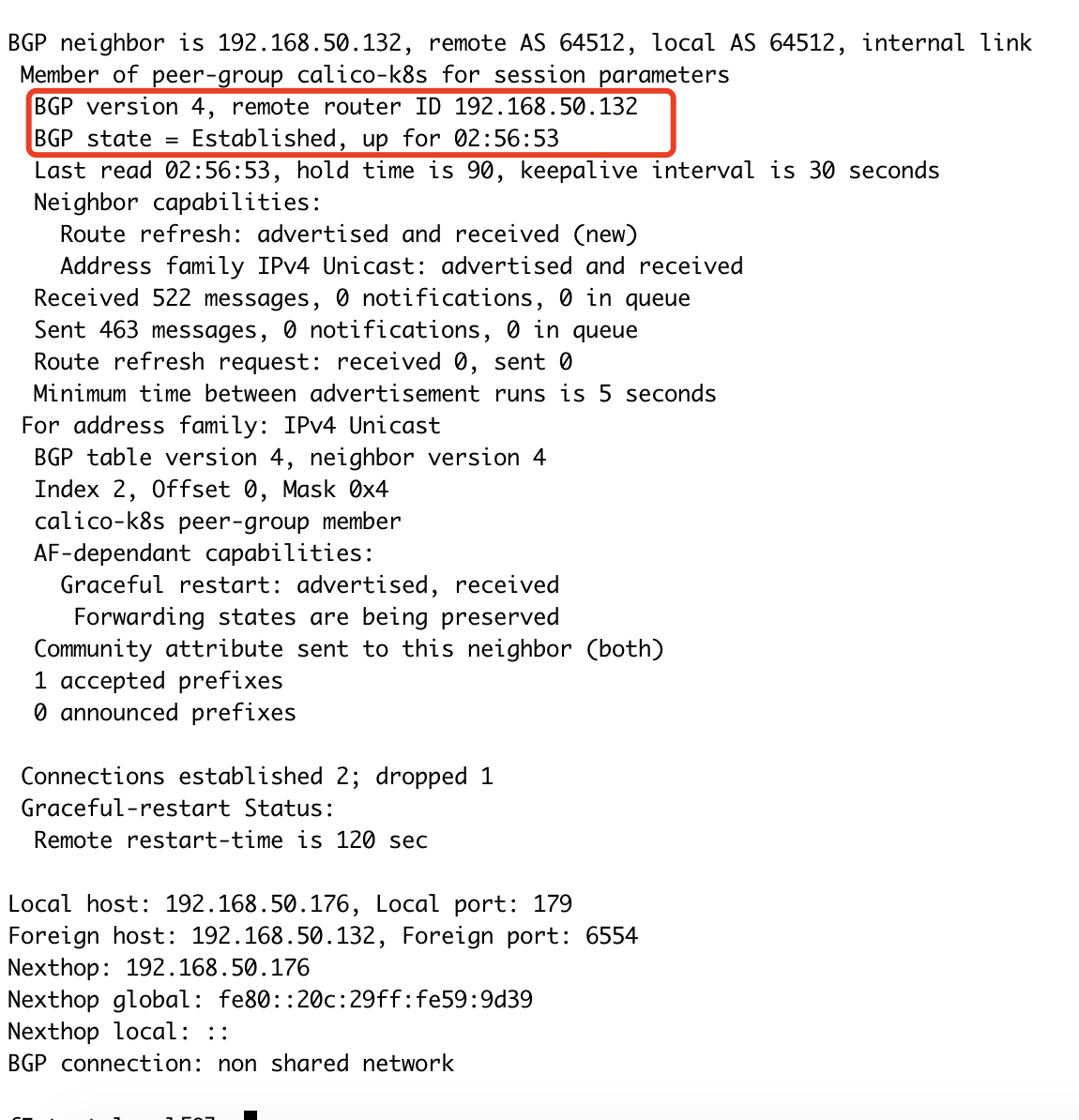

  2. 查看 BGP 配置及连接状态

    show ip bgp neighbors

    注意:如果是先配置 F5,因为还未配置 calico,remote router ID 会为 0.0.0.0BGP stateActive 状态。

  3. 查看 F5 路由表

f5-test.local[0]>show ip route

Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP
O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
* - candidate default

B 10.42.105.192/26 [200/0] via 192.168.50.132, rancher-k8s-bgp, 00:08:22
B 10.42.192.0/26 [200/0] via 192.168.50.120, rancher-k8s-bgp, 00:08:22
C 127.0.0.1/32 is directly connected, lo
C 127.1.1.254/32 is directly connected, tmm
C 192.168.50.0/24 is directly connected, rancher-k8s-bgp

Gateway of last resort is not set
f5-test.local[0]>

calico 节点状态检查

在 K8S 节点上,再次执行 calicoctl node status 查看节点状态。

root@vagrant2:~# calicoctl node status
Calico process is running.

IPv4 BGP status
+----------------+-------------------+-------+----------+-------------+
| PEER ADDRESS | PEER TYPE | STATE | SINCE | INFO |
+----------------+-------------------+-------+----------+-------------+
| 192.168.50.120 | node-to-node mesh | up | 14:02:51 | Established |
| 192.168.50.176 | global | up | 14:43:10 | Established |
+----------------+-------------------+-------+----------+-------------+

IPv6 BGP status
No IPv6 peers found.

root@vagrant2:~#
root@vagrant1:~# calicoctl node status
Calico process is running.

IPv4 BGP status
+----------------+-------------------+-------+----------+-------------+
| PEER ADDRESS | PEER TYPE | STATE | SINCE | INFO |
+----------------+-------------------+-------+----------+-------------+
| 192.168.50.132 | node-to-node mesh | up | 14:02:53 | Established |
| 192.168.50.176 | global | up | 14:43:10 | Established |
+----------------+-------------------+-------+----------+-------------+

IPv6 BGP status
No IPv6 peers found.

root@vagrant1:~#

可以看到 PEER 之间均为连接状态。

连通性测试

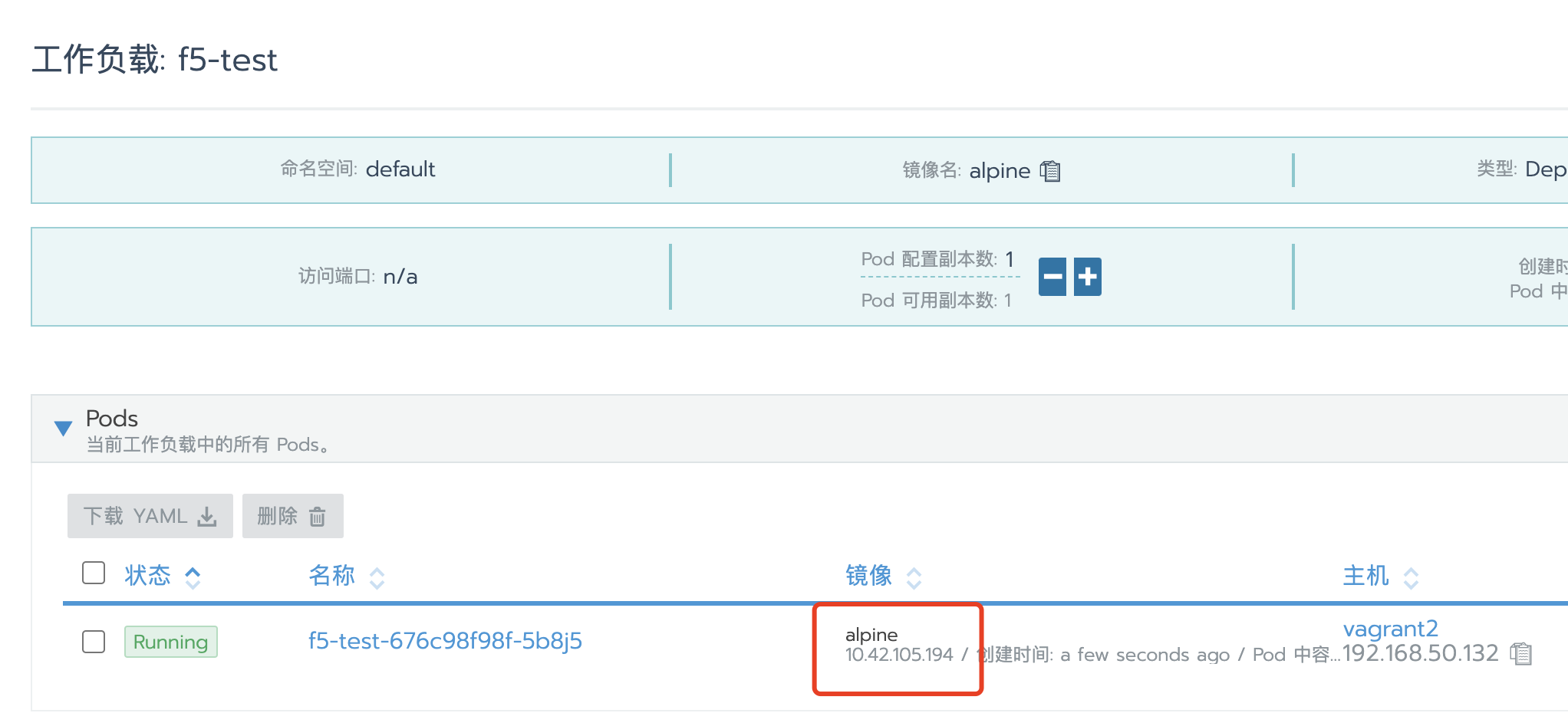

  1. 在 K8S 集群中创建一个 Pod 或者选择一个已有的 Pod,获取 Pod IP。

  2. 在 F5 上去做 ping 测试。

    [root@f5-test:Active:Standalone] config # ping 10.42.105.194 -c 6
    PING 10.42.105.194 (10.42.105.194) 56(84) bytes of data.
    64 bytes from 10.42.105.194: icmp_seq=1 ttl=63 time=3.16 ms
    64 bytes from 10.42.105.194: icmp_seq=2 ttl=63 time=2.53 ms
    64 bytes from 10.42.105.194: icmp_seq=3 ttl=63 time=2.99 ms
    64 bytes from 10.42.105.194: icmp_seq=4 ttl=63 time=3.01 ms
    64 bytes from 10.42.105.194: icmp_seq=5 ttl=63 time=3.49 ms
    64 bytes from 10.42.105.194: icmp_seq=6 ttl=63 time=2.44 ms

    --- 10.42.105.194 ping statistics ---
    6 packets transmitted, 6 received, 0% packet loss, time 5002ms
    rtt min/avg/max/mdev = 2.443/2.941/3.496/0.365 ms
    [root@f5-test:Active:Standalone] config #

附件

  1. calicotemplate.yml
  2. BGPConfiguration.yml
